Odabir alata za kraj ruke za Robotski paletizer Sustavi za rukovanje namotanim kabelom

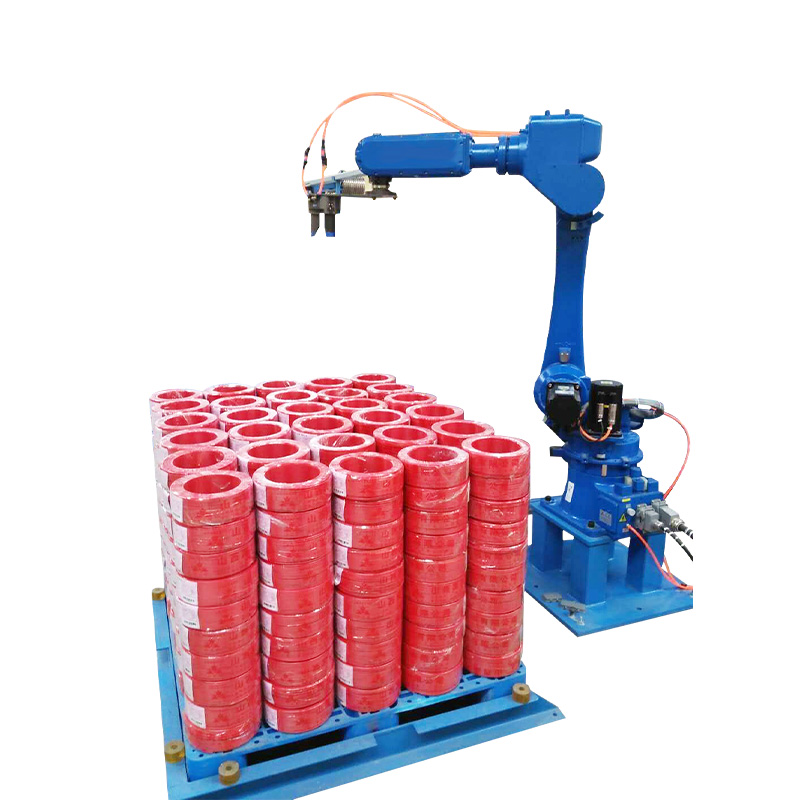

Alat za završetak ruke (EOAT) na robotskom paletizeru jedina je komponenta koja je najodgovornija za to hoće li sustav zaista ispuniti svoje ciljeve vremena ciklusa i točnosti postavljanja u proizvodnji — ali dobiva mnogo manje inženjerske pažnje od same robotske ruke tijekom faze specifikacije. Za proizvođače kabela izazov je osobito akutan jer je namotani kabel mehanički nezgodan teret: okrugao je, relativno deformabilan, varijabilnog vanjskog promjera kroz obitelji proizvoda i često se nalazi na nekonzistentnim položajima i orijentacijama na dovodnoj traci. Hvataljka dizajnirana za krute kartonske kutije ili uniformne vrećice opetovano će otkazati na namotanom kabelu, stvarajući pogreške u postavljanju koje se nakupljaju u nestabilnim paletnim teretima i zahtijevaju ručnu intervenciju za ispravljanje.

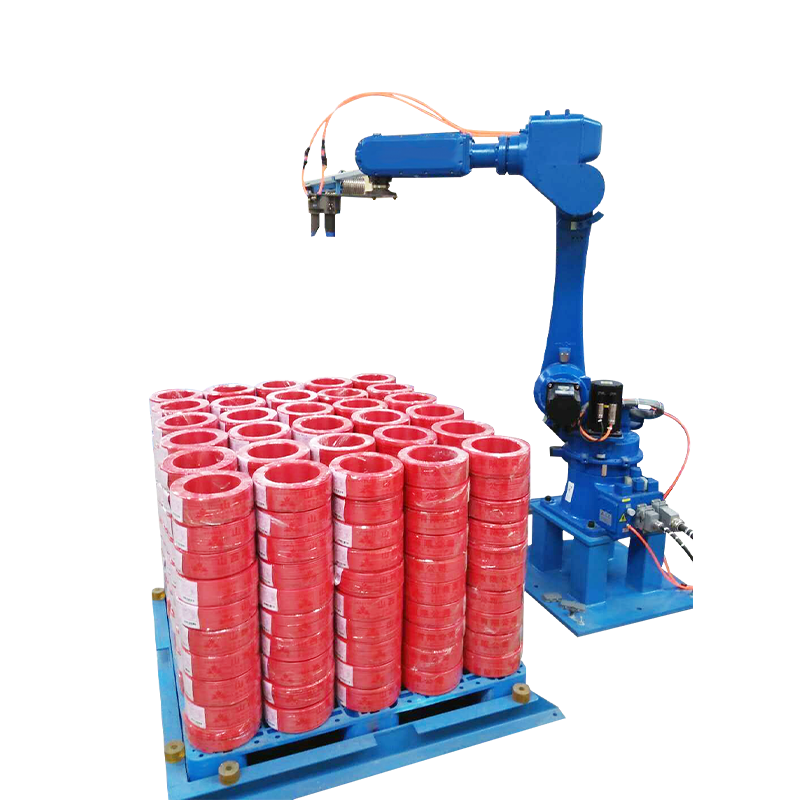

Dva dominantna EOAT pristupa za paletiranje namotanih kabela su stezaljke i podizači u obliku vilice. Hvataljke stezaljke primjenjuju bočni pritisak s dvije ili više strana čeljusti kako bi držale zavojnicu tijekom prijenosa — učinkovito za zavojnice s dosljednim vanjskim promjerom i materijalom omotača koji je dovoljno čvrst da se odupre deformaciji pod silom stezanja. Viličasti podizači umeću dva ili više zupaca ispod zavojnice i podižu se odozdo, što je inherentno manje osjetljivo na OD varijacije, ali zahtijeva da zavojnica bude postavljena na poznatoj visini iznad površine transportne trake i zahtijeva dovoljno slobodnog prostora ispod zavojnice za umetanje zupaca. Za okruženja s mješovitim proizvodima koja pokreću kabele OD od 8 mm do 60 mm na istoj ćeliji za paletiranje, hibridni alat s podesivom širinom stezaljke i uvlačivim donjim osloncem nudi najširi raspon kompatibilnosti po cijenu veće složenosti alata i dužeg vremena izmjene između obitelji proizvoda.

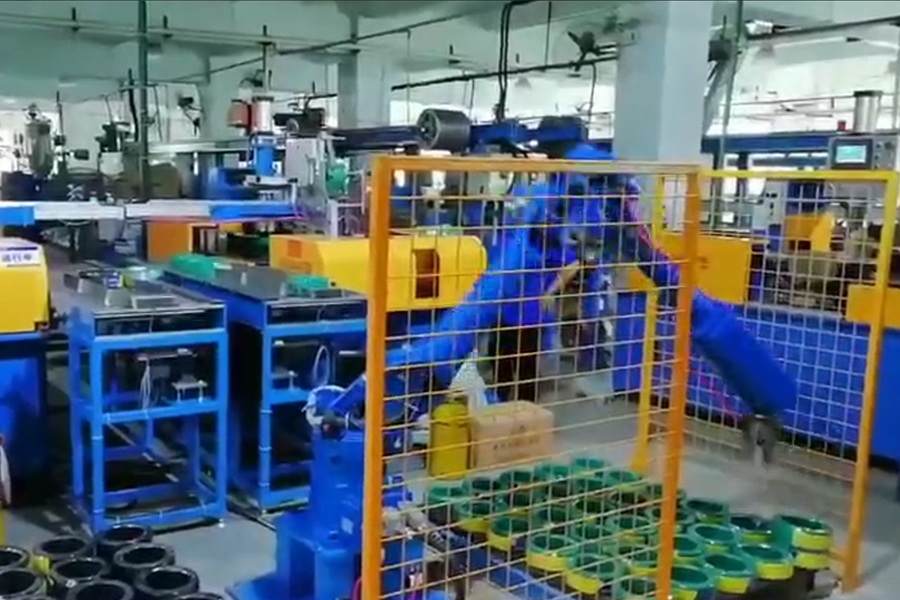

Shanghai Yessjet Precise Machinery Co., Ltd. razvija EOAT specifikacije kao dio Inteligentni robot slagač proces projektiranja sustava, počevši s matricom nosivosti koja dokumentira raspon vanjskog promjera zavojnice, raspon težine zavojnice, tvrdoću materijala omotača i konfiguraciju trake za svaki kabelski proizvod koji kupac namjerava koristiti. Ova matrica pokreće i mehanički dizajn alata i trajektoriju programa robota, jer teža zavojnica ili veći OD zahtijeva drugačiji pristupni kut i profil usporavanja kako bi se održala točnost postavljanja unutar tolerancije od ±5 mm koju većina uzoraka paleta zahtijeva za stabilno slaganje.

Programiranje uzoraka paleta: statični uzorci naspram logike prilagodljivog sloja

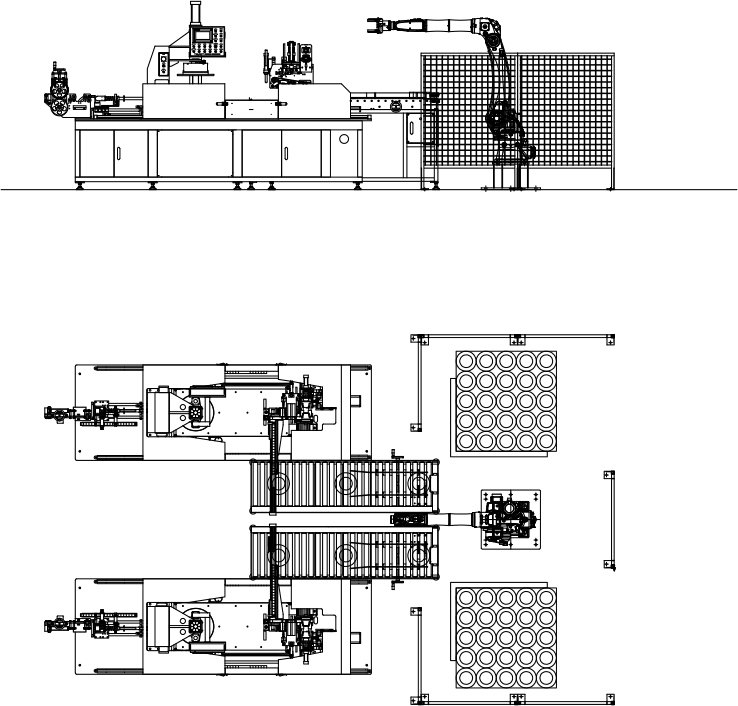

Programiranje uzoraka paleta u an Inteligentna robotska ruka za slaganje sustav je složeniji za okrugle smotane proizvode nego za pravokutne kartonske kutije, jer se krugovi ne teseliraju učinkovito, a upravljanje razmakom između namotaja određuje i stabilnost palete i efektivnu gustoću korisnog tereta po paleti. Statičko programiranje uzorka — gdje svaki sloj slijedi unaprijed definiranu mrežu za postavljanje svitaka — jednostavno je implementirati i daje predvidljive rezultate za jedan proizvod. Međutim, statični obrasci postaju problem u okruženjima mješovitih proizvoda gdje se OD zavojnice razlikuje po serijama, jer će uzorak optimiziran za zavojnicu od 200 mm OD ostaviti prekomjerne praznine ili uzrokovati smetnje kontakta zavojnice s zavojnicom kada se linija prebaci na proizvod od 240 mm OD bez prilagodbe uzorka.

Logika prilagodljivog sloja to rješava izračunavanjem rešetke postavljanja tijekom rada na temelju stvarnog OD zavojnice izmjerenog vizualnim sustavom ili unesenog putem sučelja za upravljanje receptima. Kontroler robota određuje koliko zavojnica stane po sloju pri trenutnom OD-u, izračunava optimalni razmak redova i stupaca za centriranje uzorka unutar otiska palete i generira putne točke za svaki pomak dinamički. Ovaj pristup eliminira potrebu za održavanjem knjižnice statičkih uzoraka za svaki SKU proizvoda — knjižnice koja u praksi postaje nezgrapna i postaje teret održavanja kako se uvode novi kabelski proizvodi.

Usporedba šablonskih pristupa prema proizvodnom okruženju

Uzorci međusobnog spajanja slojeva — gdje su alternativni slojevi zakrenuti za 90 stupnjeva ili pomaknuti za pola koraka zavojnice — značajno poboljšavaju stabilnost palete za okrugle zavojnice, koje nemaju ravnu površinu koja bi spriječila bočno klizanje. Implementacija međusobnog zaključavanja slojeva u sustavu prilagodljivog uzorka zahtijeva od kontrolera robota da prati trenutni broj sloja i primijeni točan pomak rotacije na izračunatu mrežu, logičan korak koji je jednostavan za implementaciju, ali se često izostavlja u osnovnim sustavima sa statičkim uzorcima jer zahtijeva složenije programiranje uzorka nego što su operateri obično obučeni za izvođenje.

Analiza vremena ciklusa: gdje inteligentni robotski sustavi slagača gube vrijeme u stvarnoj proizvodnji

Vremena ciklusa koje navodi dobavljač za inteligentni robotski slagač gotovo se uvijek mjere u idealnim uvjetima: jedna veličina zavojnice, unaprijed postavljena na fiksnu točku unosa, postavljena na praznu paletu na fiksnoj visini, bez događaja promjene palete. Stvarna vremena proizvodnog ciklusa dosljedno su 15–30% dulja od ovih navedenih brojki zbog čimbenika koji su prisutni u svakoj proizvodnoj smjeni, ali ih nema u referentnom testu: varijacija položaja zavojnice na dovodnoj traci, rast visine palete kako se slojevi nakupljaju, zastoj u izmjeni paleta i povremeno ponovno odabiranje kada zavojnica nije ispravno postavljena pri prvom pokušaju postavljanja.

Najveći gubitak vremena koji se može nadoknaditi u većini instalacija inteligentne robotske ruke za slaganje je slijed izmjene paleta — vrijeme između postavljanja zadnjeg koluta robota na punu paletu i prvog postavljanja na novu praznu paletu. Ručna izmjena paleta pomoću viličara obično traje 60–120 sekundi; tijekom ovog prozora uzvodna linija za namotavanje se ili zaustavlja ili skuplja kolute na međuspremniku koji možda nema dovoljan kapacitet za dugu sekvencu izmjene. Automatizirani raspršivači paleta — koji unaprijed postavljaju praznu paletu ispod radnog omotača robota dok se trenutna paleta još puni — smanjuju razmak u razmjeni na 10-20 sekundi i eliminiraju ovisnost o dostupnosti viličara, što je u objektima s više linija često zajednički resurs koji stvara sukobe rasporeda.

• Pozicioniranje dovodnog transportera: Varijacija položaja zavojnice od ±30 mm na transportnoj traci dodaje 0,3–0,8 sekundi po ciklusu branja za vizualno vođeni sustav koji izvodi korekciju položaja — u 500 poteza po smjeni, to predstavlja 2,5–6,5 minuta kumulativno izgubljenog vremena
• Kompenzacija visine palete: Svaki sljedeći sloj podiže točku postavljanja za visinu hrpe zavojnica; robot mora prijeći dužu okomitu udaljenost za gornje slojeve, dodajući 0,2–0,5 sekundi po postavljanju u usporedbi s ciklusom prizemnog sloja — ovaj se učinak kombinira na punu paletu od 6–8 slojeva
• Ponovno odaberite događaje: Zavojnice koje nisu ispravno postavljene nakon prvog pokušaja postavljanja zahtijevaju od robota da ih podigne, premjesti i ponovno postavi - slijed koji traje 3-8 sekundi i javlja se pri stopi od 1-3% ukupnih odabira u sustavima bez senzora za potvrdu postavljanja
• Smetnje vezanog repa: Labavi repovi remena na nesavršeno vezanim zavojnicama mogu ometati susjedne zavojnice tijekom postavljanja, zahtijevajući zadržavanje od 2 do 5 sekundi da se rep smiri prije nego što robot otpusti zavojnicu - problem koji dolazi do uzvodne stanice za vezivanje, a ne do samog robota

Integracija Vision sustava u robotske ćelije paletizera: Kalibracija i upravljanje driftom

Vizualno vođeni sustavi robotskih paleta u okruženjima za proizvodnju kabela suočavaju se s izazovima kalibracije koji se razlikuju od tipičnih aplikacija industrijskog vida jer radna okolina kombinira vibracije od susjednih strojeva, varijabilnu ambijentalnu rasvjetu od kretanja mostne dizalice i karakteristike površine proizvoda - zavojnice s remenima s reflektirajućim materijalom za remen i mat ili polusjajnim završecima omotača - koji stvaraju nedosljedan kontrast slike ovisno o rasvjeti kut i boja jakne. Sustav za vid kalibriran ujutro pod stabilnim tvorničkim osvjetljenjem može proizvesti pogreške u položaju šiljača od 5–15 mm do sredine smjene ako su sjene nadzemne dizalice ili vibracije susjedne opreme pomaknuli efektivni izračun težišta slike.

Najučinkovitiji pristup upravljanju pomakom kalibracije vida u proizvodnim okruženjima kombinacija je fiksne strukturirane rasvjete unutar vidnog polja — neovisno o ambijentalnoj tvorničkoj rasvjeti — i periodične rutine provjere kalibracije u ciklusu. Strukturirano osvjetljenje, obično prstenasto ili linearno svjetlo postavljeno na nosač kamere, osigurava da je geometrija osvjetljenja konstantna bez obzira na uvjete okoline. Provjera kalibracije u ciklusu uključuje robota koji povremeno odabire referentnu metu na poznatoj poziciji i uspoređuje poziciju koju je priopćio sustav za vid s poznatom istinom na tlu; odstupanja iznad praga pokreću rutinu automatske rekalibracije prije nastavka proizvodnje.

Toplinski pomak je sekundarni problem kalibracije u objektima bez kontrole klime. Nosač za montažu kamere i postolje robota termički se šire tijekom dana, pomičući prostorni odnos između okvira kamere i okvira svijeta robota za djeliće milimetra koji se akumuliraju u pogreške postavljanja od 3–8 mm prema najvišoj popodnevnoj temperaturi. Kompenzacija toplinskog pomaka zahtijeva ili korekciju temperaturnog koeficijenta u matrici transformacije robota u kameru — izvedenu iz kalibracije na više temperatura — ili krutu konstrukciju za montiranje od invarske legure za kameru koja smanjuje toplinsko širenje. Većina proizvodnih pogona to pragmatično rješava širenjem tolerancije postavljanja u uzorak palete kako bi se apsorbirao raspon pomaka, prihvaćajući lagano smanjenje gustoće paleta u zamjenu za uklanjanje tereta održavanja kalibracije.

Sigurnosna arhitektura u ćelijama inteligentnog robota za slaganje: iza sigurnosne ograde

Tradicionalna sigurnosna arhitektura za industrijske robotske ćelije oslanja se na fizičku perimetralnu ogradu s isprepletenim pristupnim vratima — rješenje koje je učinkovito, ali stvara operativno trenje u objektima gdje operateri trebaju čest pristup radnoj ovojnici robota za čišćenje zaglavljenog namotaja, inspekciju kvalitete paleta ili upravljanje repom trake. U operacijama paletiranja kabela visoke propusnosti, česti prekidi ograde značajno smanjuju učinkovito vrijeme rada sustava jer svaki ulaz u vrata pokreće potpuno sigurnosno zaustavljanje i zahtijeva namjerno ponovno pokretanje slijeda prije nastavka proizvodnje. Kumulativni učinak kroz proizvodnu smjenu može iznositi 5–10% ukupnog raspoloživog vremena, nadoknađujući dio uštede rada za koju je instalirana inteligentna robotska ruka za slaganje.

Suvremene instalacije inteligentnog robota slagača sve više koriste kolaborativne sigurnosne arhitekture koje zamjenjuju ili nadopunjuju ogradu perimetra skenerima područja, sustavima vida s ocjenom sigurnosti i načinima rada robota s ograničenjem sile. Skeneri područja — sigurnosni uređaji temeljeni na laseru montirani na razini poda — definiraju konfigurabilne sigurnosne zone unutar radne ovojnice robota. Kada operater uđe u definiranu zonu, robot smanjuje na sigurnu smanjenu brzinu (obično 250 mm/s ili niže, prema ISO/TS 15066) umjesto da se potpuno zaustavi, dopuštajući ograničeni suživot čovjeka i robota za zadatke inspekcije i manje intervencije bez potpunog zaustavljanja proizvodnje. Puno zaustavljanje i dalje se aktivira ako operater prodre kroz unutarnju zonu isključenja oko aktivnog područja odabiranja i postavljanja.

• Sigurnosno nadzirano zaustavljanje (SRMS): Robot se zaustavlja i zadržava položaj kada operater uđe u nadziranu zonu; proizvodnja se nastavlja automatski kada operater izađe — nije potrebno ručno ponovno pokretanje, smanjujući vrijeme prekida događaja pristupa na vrijeme prolaska kroz zonu
• Nadzor brzine i razdvajanja (SSM): Robot kontinuirano smanjuje brzinu kako se operater približava, izračunato u stvarnom vremenu iz mjerenja udaljenosti skenera — najbliža udaljenost približavanja određuje hoće li robot usporiti na malu brzinu, smanjenu brzinu ili zaštitno zaustavljanje
• Ograničenje snage i sile (PFL): Dostupan na platformama kolaborativnih robota, PFL ograničava silu koju robotska ruka može djelovati na kontakt — prikladno za aplikacije kabelskih zavojnica s manjim opterećenjem gdje je težina zavojnice unutar raspona nosivosti kolaborativnih robota (obično do 16 kg za trenutne kolaborativne platforme)
• Integracija sigurnosnog PLC-a: Svim sigurnosnim funkcijama — zonama skeniranja područja, blokadama vrata, krugovima za hitno zaustavljanje i sigurnosnim ulazima robota — trebalo bi upravljati putem namjenskog sigurnosnog PLC-a (ocjenjen SIL 2 ili PLe), a ne putem standardnog PLC-a stroja, čime se osigurava da se sigurnosna logika ne može nenamjerno modificirati tijekom promjena recepta ili programa

Osnovan 2002. u Šangaju i proširen osnivanjem Jiangsu Yessjet Precise Machinery Co., Ltd. u Yixingu 2017., Shanghai Yessjet Precise Machinery Co., Ltd. dizajnira sigurnosne arhitekture robotskog paletizatora u skladu sa zahtjevima ISO 10218-2 i GB 11291.2 od početne faze izgleda sustava. Konfiguracija sigurnosne zone, analiza učestalosti pristupa i dizajn postupka ponovnog pokretanja dokumentirani su tijekom tvorničkog testa prihvaćanja i potvrđeni na licu mjesta tijekom puštanja u rad — osiguravajući da sigurnosna arhitektura kakva je instalirana odgovara stvarnom tijeku rada operatera u korisnikovom objektu, a ne teoretskom obrascu pristupa pretpostavljenom tijekom faze projektiranja.
