Konusno namotavanje napetosti: Zašto je konstantna napetost pogrešna strategija za velike kaleme kabela

Jedna od najupornijih zabluda u praksi namotavanja kabela je da održavanje konstantne zadane vrijednosti napetosti tijekom cijele izrade kalema daje najbolju kvalitetu svitka. U stvarnosti, stalna napetost koja se namotava na a Motorizirani stroj za namotavanje žica proizvodi mehanički nestabilne kaleme na konstrukcijama velikog promjera jer su unutarnji slojevi — namotani na početku kalema kada je radijus namotaja mali — izloženi tlačnom opterećenju od svakog sljedećeg sloja namotanog na njih. Kako se kalem razvija prema van, kumulativni radijalni pritisak na najunutarnjije slojeve progresivno raste, na kraju premašujući tlačnu čvrstoću tečenja omotača kabela i uzrokujući trajnu deformaciju izolacije na sučeljima slojeva. Deformacija nije vidljiva izvana, ali proizvodi povećana očitanja kapacitivnosti i potencijalnu dielektričnu slabost na zahvaćenim točkama.

Konusno zategnuto namotavanje rješava to namjernim smanjenjem napetosti namotavanja kako se promjer kalema povećava. Napetost na bilo kojem danom promjeru namota se postavlja kao postotak početne napetosti, slijedeći konusni profil - linearan ili zakrivljen - koji održava radijalni pritisak na unutarnje slojeve unutar prihvatljivih granica tijekom cijele konstrukcije. Tipičan omjer suženja za energetski kabel s PVC izolacijom je 60–75%, što znači da je napetost na punom vanjskom promjeru kalema 60–75% napetosti primijenjene na jezgru. Točan profil suženja određen je modulom omotača kabela, geometrijom kalema i maksimalnim prihvatljivim tlačnim naprezanjem unutarnjeg sloja — parametrima koji zahtijevaju inženjerski izračun, a ne empirijski pokušaj i pogreška na proizvodnim kalemima.

Implementacija konusne napetosti na an Automatski uređaj za namatanje kabela zahtijeva da kontrolni sustav kontinuirano prati trenutni promjer namota i primjenjuje odgovarajuću zadanu vrijednost napetosti u stvarnom vremenu. Promjer namotaja može se izvesti iz omjera brzine kretanja i brzine vrtnje kalema — izračun dostupan u većini modernih platformi servo pogona bez potrebe za dodatnim senzorima. Shanghai Yessjet Precise Machinery Co., Ltd. konfigurira profile zategnutosti konusa kao dio sustava recepata proizvoda na svom asortimanu Motorized Wire Cable Take-Up Machine, omogućujući operaterima pohranjivanje i ponovno pozivanje točnih parametara konusa za svaku specifikaciju kabela bez ručnog ponovnog izračunavanja na stroju tijekom promjene proizvoda.

Izračun poprečnog koraka i njegov učinak na stabilnost sloja kalema

Poprečni korak — bočna udaljenost koju kabel napreduje po okretaju kalema za namatanje — parametar je koji određuje koliko je gusto kabel pakiran po širini prirubnice kalema i jesu li sučelja slojeva geometrijski stabilna. Neispravan poprečni nagib proizvodi jedan od dva načina kvara: preniski nagib stvara slojeve koji se preklapaju gdje se susjedni zavoji kabela zabijaju jedni u druge pod napetošću namotaja, uzrokujući oštećenje površine omotača i nepravilnu visinu sloja što sljedeće slojeve čini nestabilnima; preširok korak stvara praznine između susjednih zavoja koji dopuštaju gornjim slojevima da propadnu i prijeđu preko donjih zavoja tijekom procesa namotavanja, proizvodeći karakteristični nedostatak "ukriženog sloja" koji čini kalem neupotrebljivim na opremi za automatsku isplatu.

Teoretski točan nagib za jednoslojni vjetar jednak je vanjskom promjeru kabela plus dopuštenje za razmak od 1–3% kako bi se prilagodila varijacija OD po duljini kalema. U praksi, nominalni OD koji se koristi za izračun nagiba trebao bi biti maksimalna granica specifikacije OD, a ne nazivna vrijednost, jer će nagib izračunat na nominalni OD proizvesti preklapanje na kabelu koji ide uz gornju toleranciju OD. Za kabele s OD tolerancijama većim od ±3%, fiksni uspon izračunat iz maksimalnog OD-a proizvest će vidljive praznine na kabelu koji se proteže pri nominalnom ili minimalnom OD-u tim slučajevima, sustav za prilagodbu nagiba zatvorene petlje koji očitava stvarni OD kabela s laserskog mjerača i ažurira poprečni korak u stvarnom vremenu pruža vrhunsku kvalitetu sloja u cijelom proizvodnom rasponu OD-a.

Konfiguracija poprečnog nagiba prema vrsti kabela

Za višeslojno namatanje, izračun koraka također mora uzeti u obzir kut prijelaza između slojeva — kut pod kojim svaki sljedeći sloj mijenja smjer poprečnog kretanja na prirubnici. Pretjerano strm prijelazni kut uzrokuje da se kabel zarije u prethodni sloj na točki preokreta, umjesto da ga glatko prelazi, stvarajući uzdignuti rub ruba na prirubnici koji progresivno raste sa svakim slojem i na kraju sprječava kabel da pravilno sjedne preko cijele širine kalema. Kontrola križnog kuta zahtijeva podešavanje usporenja poprečnog kretanja i profila preokreta na kraju puta prirubnice, što je postavka pogonskog parametra različita od nagiba poprečnog hoda u stabilnom stanju i mora se konfigurirati neovisno za svaki raspon OD kabela.

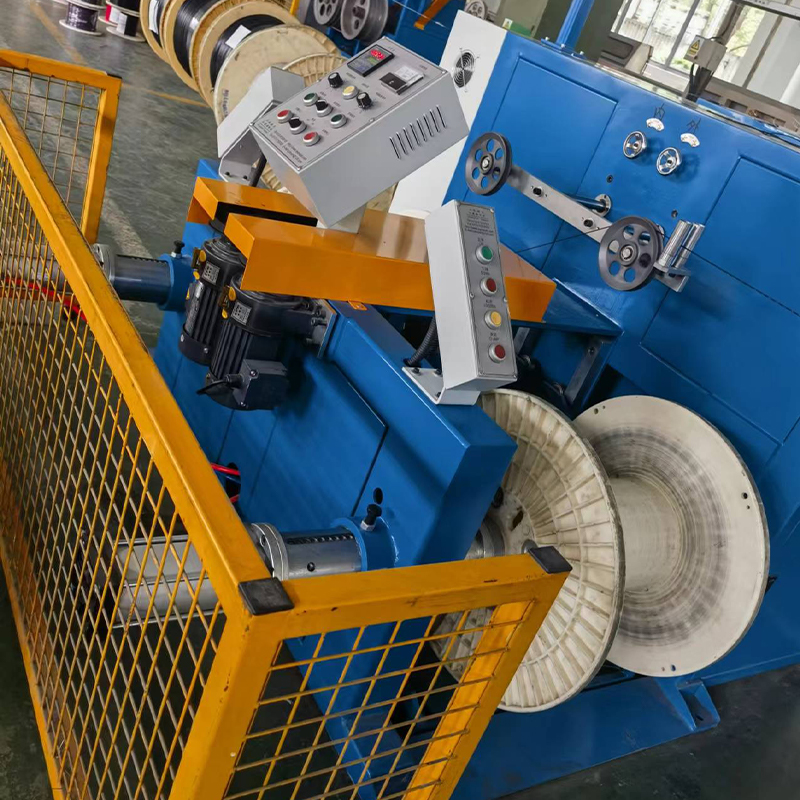

Redoslijed izmjene kalema na automatskim strojevima za namatanje kabela: Smanjivanje duljine otpada

Događaj izmjene kalema na automatskom stroju za namatanje kabela prijelaz je koji najizravnije određuje koliko se upotrebljive duljine kabela gubi po ciklusu izmjene kalema. Tijekom slijeda izmjene — od trenutka kada puni kalem signalizira završetak do trenutka kada novi kalem postigne stacionarno stanje napetosti namotavanja — uzvodna linija za ekstruziju nastavlja proizvoditi kabel koji se ili nakuplja u međuspremniku ili zahtijeva da linija smanji brzinu. Kabel proizveden tijekom pražnjenja akumulatora i prijelaza brzine vodova često je izvan specifikacije u debljini stijenke ili položaju vodiča zbog varijacije brzine, te se ta duljina mora ukinuti ili smanjiti. Minimiziranje ove duljine otpada zahtijeva optimizaciju tri međusobno ovisne varijable: kapacitet akumulatora, vrijeme ciklusa izmjene kalema i slijed upravljanja rukovanjem između stroja za namatanje i glavnog PLC-a linije.

Vrijeme ciklusa izmjene kalema na stroju za automatsko namatanje kabela sastoji se od nekoliko uzastopnih koraka, od kojih svaki doprinosi ukupnom trajanju izmjene. Razumijevanje vremenskog proračuna za svaki korak identificira gdje inženjersko ulaganje u automatizaciju ili poboljšanje mehaničkog dizajna donosi najveće smanjenje ukupnog vremena ciklusa i povezane duljine otpada.

• Potpuno otkrivanje spoola i prijenos signala: Brojač mjerača dosegne ciljanu duljinu, pokreće sekvencu promjene i signalizira akumulatoru da počne pražnjenje — ovaj bi korak trebao trajati manje od 200 milisekundi na modernom PLC-kontroliranom sustavu; relejno-logički sustavi često uvode odgode od 1-3 sekunde koje troše kapacitet akumulatora prije nego što mehanički niz uopće započne
• Rezanje kabela i osiguranje repa: Leteći rezač ili stacionarni rezač aktivira, presjeca kabel i rep se učvršćuje na puni kalem — ukupno trajanje obično 1-3 sekunde na automatiziranim sustavima; ručno vezanje repa produljuje to na 15-30 sekundi i zahtijeva da se konop potpuno zaustavi
• Potpuno uklanjanje kalema i pozicioniranje praznog kalema: Nosač kalema ili revolver rotira ili indeksira kako bi doveo prazan kalem u položaj za namatanje — strojevi za namotavanje u revolverskom stilu dovrše ovaj korak za 3-6 sekundi; jednopozicijskim strojevima koji zahtijevaju zamjenu viličara potrebno je 2–8 minuta ovisno o rasporedu objekta i dostupnosti opreme
• Pričvršćivanje elektrode i početno ubrzanje namota: Kabelski vod je pričvršćen na novu jezgru kalema, a pogon za namatanje ubrzava kako bi odgovarao brzini linije — servo pogonjeni strojevi za namotavanje mogu dovršiti ovo ubrzanje za 2-4 sekunde; starijim istosmjernim pogonskim sustavima može trebati 8-15 sekundi da postignu stabilnu napetost namota

Ukupna duljina otpada generirana po promjeni kalema umnožak je brzine žice i zbroja svih koraka tijekom kojih se akumulator prazni, a namatanje još nije namotano u stabilnom stanju napetosti. Pri brzini linije od 200 m/min, ukupno vrijeme prebacivanja od 30 sekundi proizvodi 100 metara kabela koji potencijalno nije u skladu sa specifikacijama po događaju izmjene — značajan materijalni trošak na liniji koja pokreće višestruku promjenu kalema po smjeni. Smanjenje vremena prebacivanja na 8 sekundi kroz kupolu i servo ubrzanje smanjuje to na približno 27 metara, 73% smanjenje otpada po izmjeni koje ima izravan utjecaj na proizvodni prinos i trošak materijala po kilometru proizvedenog kabela.

Arhitektura povratne veze napetosti: Kontrola temeljena na plesačima naspram kontrole temeljene na ćelijama opterećenja

Motorizirani strojevi za namatanje kabela koriste jednu od dvije primarne arhitekture mjerenja napetosti za generiranje povratnog signala za petlju kontrole napetosti namota: povratnu informaciju o položaju plesačkog valjka ili izravno mjerenje napetosti mjerne ćelije. Svaka arhitektura ima različite karakteristike odziva, zahtjeve za kalibraciju i načine kvara koji čine jedan ili drugi prikladnijim ovisno o vrsti kabela, brzini linije i zahtjevima stabilnosti napetosti u aplikaciji. Razumijevanje temeljnih razlika omogućuje inženjerima da specificiraju ispravan sustav za nove instalacije i da dijagnosticiraju probleme s performansama kontrole na postojećim sustavima bez postavljanja zadanog podešavanja kontrolera kao prvog odgovora.

Kontrola napetosti na temelju plesača koristi položaj valjka opterećenog oprugom ili pneumatskim opterećenjem na stazi kabela kao neizravnu mjeru napetosti — pomak plesača proporcionalan je sili zatezanja kada su poznata masa plesača i opružna ili pneumatska sila predopterećenja. Ključna prednost je mehanička jednostavnost i inherentna sposobnost akumulacije: kretanje valjka za plesanje osigurava međuspremnik koji apsorbira prijelazne promjene brzine bez potrebe da kontrolna petlja reagira trenutačno. Ograničenje je u tome što je položaj plesača indirektno mjerenje napetosti — mjeri silu na dodirnoj točki plesača, koja se može razlikovati od napetosti na točki namotavanja zbog trenja na putu kabela između plesača i kalema, posebno na kabelima velikog promjera s visokom krutošću na savijanje koji stvaraju značajno kontaktno trenje o vodeće valjke i ušice.

Mjerenje napetosti mjerne ćelije postavlja pretvornik sile mjerača naprezanja izravno na putanju kabela — bilo kao instrumentirani vodeći valjak ili kao senzor sile reakcije na fiksnoj vodilici — i daje izravan električni signal proporcionalan napetosti kabela na točki mjerenja. Sustavi mjernih ćelija eliminiraju pogrešku mjerenja izazvanu trenjem u sustavima plesača i daju signal napetosti veće širine pojasa koji je prikladniji za primjene pri velikim brzinama namotaja gdje se brzi prijelazi napetosti moraju otkriti i ispraviti unutar pojedinačnih okretaja namota. Kompromis je u tome što mjerne ćelije nemaju mogućnost međuspremnika — upravljačka petlja mora reagirati na svaki prolaz napetosti, zahtijevajući veću propusnost kontrole i pažljivije podešavanje PID-a kako bi se izbjegle oscilacije. Sustavi mjernih ćelija također zahtijevaju periodičku kalibraciju kako bi se održala točnost mjerenja, budući da se nulti pomak mjerača naprezanja mijenja s temperaturom i mehaničkim zamorom tijekom vremena.

Mehanička kompatibilnost kalema za namatanje: standardi sučelja osovine i vrijednosti opterećenja

Često zanemaren izvor problema s kvalitetom namotavanja na motoriziranim strojevima za namotavanje žice mehanička je nekompatibilnost između namotaja i sučelja osovine stroja za namotavanje. Proizvođači kabela obično nakupljaju mješoviti inventar kolutova od više dobavljača tijekom godina rada, sa suptilnim dimenzionalnim varijacijama u promjeru provrta, geometriji utora i koncentričnosti prirubnice koje uzrokuju probleme na strojevima za namotavanje s malim tolerancijama osovine. Kalem s promjerom provrta 0,3 mm većim od nominalne osovine stvara zazor koji omogućuje kalemu da radi ekscentrično pod napetostom namotavanja — ekscentricitet stvara valovitost napetosti jednom po okretaju koju kontrolni sustav ne može potisnuti jer je mehanički inducirana, a ne generirana procesom.

Relevantni mehanički parametri kalema koji se moraju provjeriti radi kompatibilnosti s motoriziranim strojem za namatanje žice uključuju promjer i toleranciju provrta, širinu i dubinu utora, specifikaciju odstupanja prirubnice i nazivni kapacitet težine kalema pri maksimalnoj razini punjenja kabela. Kapacitet težine kalema posebno je važan kod strojeva za automatsko namotavanje kabela s velikom mogućnošću poprečne sile — napetost namotavanja primijenjena preko cijele širine poprečnog popreka kalema stvara značajan moment savijanja na ležajevima osovine kalema, a prekoračenje strukturne vrijednosti kalema može uzrokovati deformaciju prirubnice koja trajno oštećuje kalem i stvara sigurnosnu opasnost kada se natovarenim kalemom rukuje viličarom.

• Provjera promjera provrta: Izmjerite promjer provrta novih serija kalema kalibriranim mjeračem provrta prije nego što ih stavite u proizvodnu upotrebu — prihvatite samo kaleme unutar ±0,05 mm od nominalnog promjera osovine za precizne namjene; šire tolerancije zahtijevaju sužene adapterske čahure koje dodaju složenost i potencijal za ekscentričnost
• Pregled odstupanja prirubnice: Prije prve uporabe i nakon bilo kakvog pada kalema provjerite odstupanje površine prirubnice pomoću indikatora s brojčanikom na referentnom igalu — odstupanje veće od 0,5 mm po radijusu prirubnice od 300 mm ukazuje na deformaciju prirubnice koja će uzrokovati pogreške u vremenskom usmjeravanju preokreta i formiranje rubnog ruba
• Izračun maksimalne težine punjenja: Izračunajte maksimalnu težinu punjenja kabela kao umnožak neto skladišnog volumena kalema (ukupni volumen kalema minus volumen jezgre) i težine kabela po jedinici volumena — provjerite je li ta vrijednost ispod nazivne bruto nosivosti kalema, koja uključuje težinu kalema, za minimalni faktor sigurnosti od 1,5
• Klasa pristajanja utora za ključ: Odredite utor za klin (JS9/h9 ili ekvivalent prema ISO 286) za primjene namotaja, a ne tolerancije normalnog uklapanja koje se koriste za opći prijenos snage — labavi utori za klin dopuštaju rotaciju kalema u odnosu na osovinu tijekom ubrzavanja i usporavanja, stvarajući događaje mikroklizanja koji stvaraju lokalizirane skokove napetosti

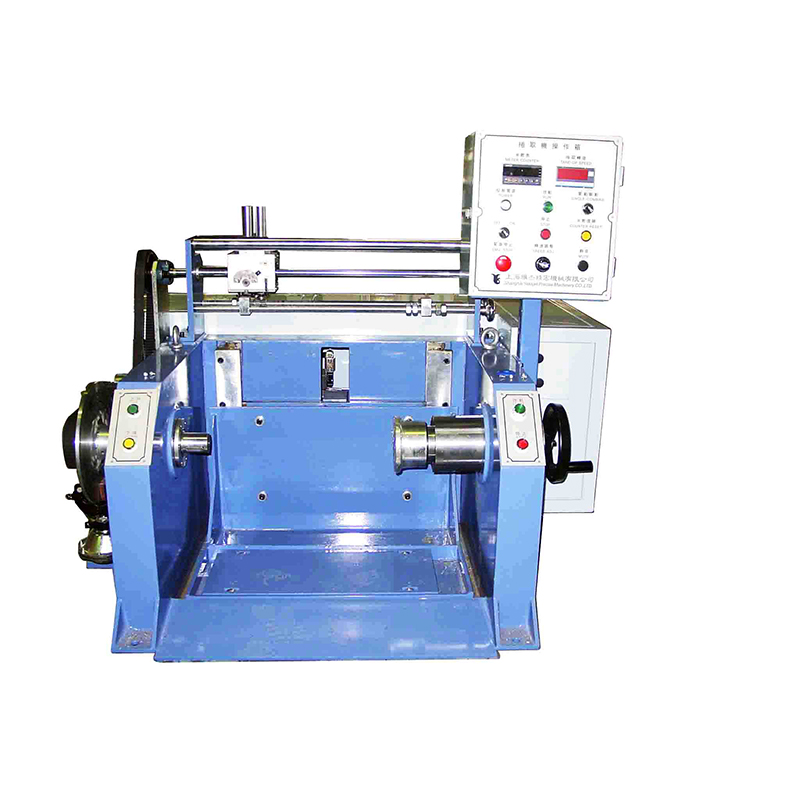

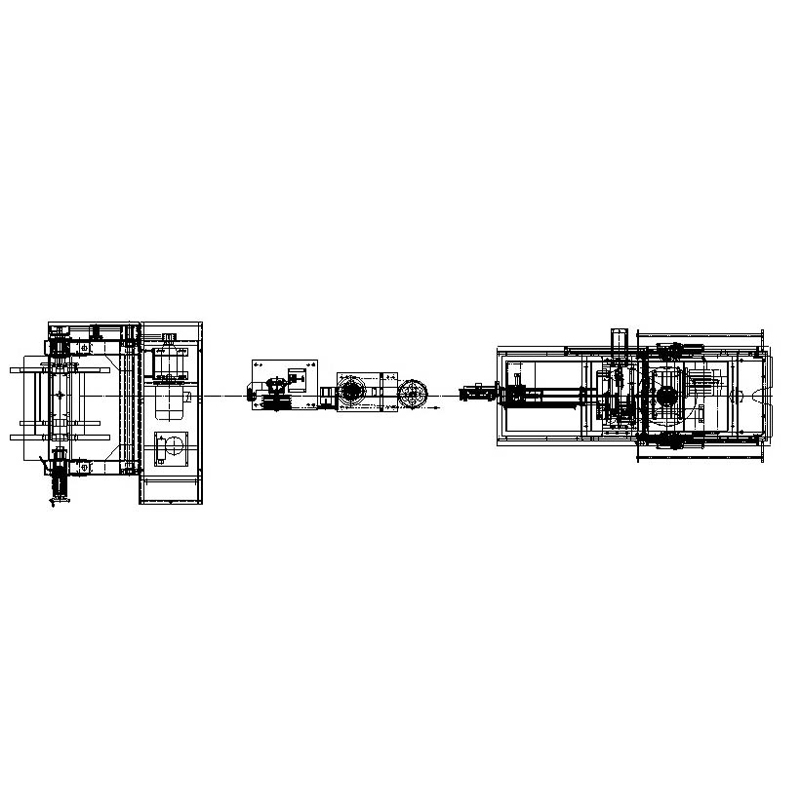

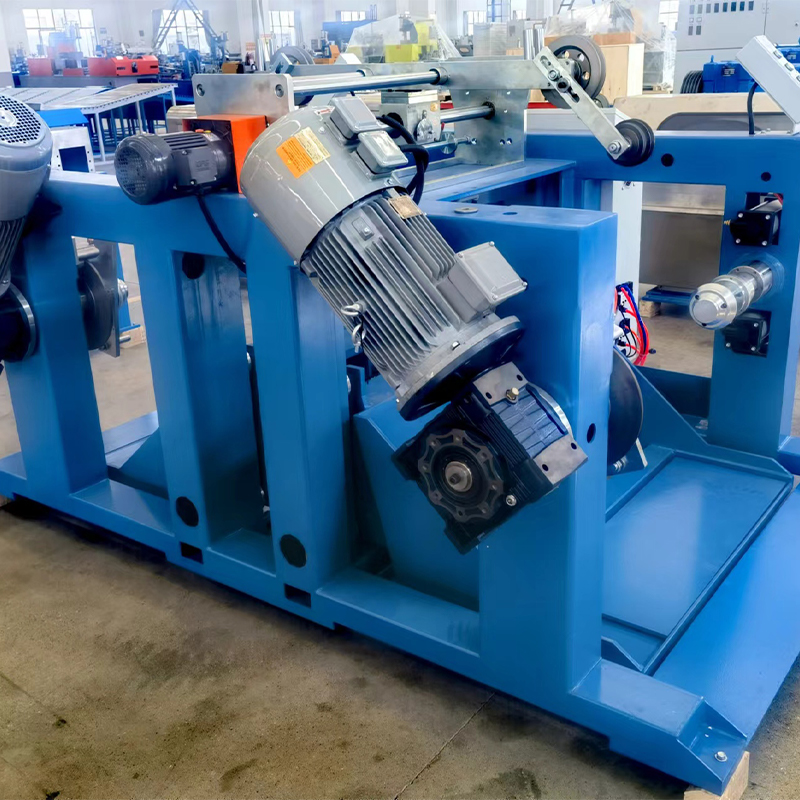

Naknadna integracija automatskih strojeva za namatanje kabela u postojeće ekstruzijske linije

Dodavanje automatskog stroja za namatanje kabela postojećoj liniji za ekstruziju koja je izvorno dizajnirana za ručno namatanje uključuje izazove integracije kontrole koji se često podcjenjuju tijekom faze planiranja projekta. Regulator brzine izvlačenja ekstruzijske linije dizajniran je da radi kao referentna brzina terminala za liniju — postavlja brzinu proizvodnje, a sva oprema uzvodno slijedi. Kada se doda automatski uređaj za namatanje, on uvodi drugi sustav upravljanja zatvorenom petljom na kraju linije koji također pokušava regulirati napetost kabela prilagodbom brzine. Bez odgovarajuće koordinacije ove dvije kontrolne petlje, one međusobno djeluju nepovoljno: izvlačenje povećava brzinu kao odgovor na signal o padu napetosti, dok pogon preuzimanja istovremeno smanjuje brzinu kao odgovor na isti pad napetosti, stvarajući trajnu oscilaciju koju nijedna petlja ne može samostalno riješiti.

Standardno rješenje je konfigurirati pogon preuzimanja u načinu upravljanja zakretnim momentom, a ne u načinu upravljanja brzinom, pri čemu izlazni pogon ostaje kao glavni za brzinu. U načinu upravljanja okretnim momentom, pogon preuzimanja primjenjuje konstantan okretni moment namotaja koji odgovara ciljnoj zadanoj točki napetosti, a brzina namotavanja automatski se prilagođava kako bi odgovarala izlaznoj brzini pri izvlačenju — slično kao što pasivna kočnica pruža konstantan otpor bez obzira na brzinu. Položaj plesnog valjka tada služi samo kao trim signal za podešavanje zadane vrijednosti zakretnog momenta, a ne kao primarna referentna brzina. Ova kontrolna arhitektura eliminira problem interakcije u petlji jer se pogon za preuzimanje više ne natječe s pogonom za izvlačenje za kontrolu brzine kabela — on jednostavno osigurava kontrolirani moment otpora s kojim regulator brzine za izvlačenje može upravljati bez sukoba.

Osnovan 2002. u Šangaju s ulaganjem iz Tajvana i proširen kroz Jiangsu Yessjet Precise Machinery Co., Ltd. u Yixingu, Wuxi 2017., Shanghai Yessjet Precise Machinery Co., Ltd. je stekao veliko iskustvo u integraciji motoriziranih strojeva za namatanje žica i automatskih strojeva za namatanje kabela u ekstruzijske linije koje je izradio širok izbor proizvođača originalne opreme. Inženjerski proces integracije započinje revizijom kontrolnog sustava postojeće linije kako bi se identificirao tip izlaznog pogona, sposobnost komunikacijskog protokola i dostupni I/O za međusobno zaključavanje — nakon čega slijedi definirana integracijska arhitektura koja specificira točno kako će pogon za preuzimanje primiti svoju referentnu brzinu i kako će signal plesača biti usmjeren kako bi se izbjegla interakcija u petlji. Ovaj strukturirani pristup dosljedno je smanjio vrijeme puštanja u pogon retrofita u usporedbi s nekoordiniranim dodatnim instalacijama gdje se problemi interakcije upravljanja otkrivaju i rješavaju iterativno tijekom proizvodnih proba.
