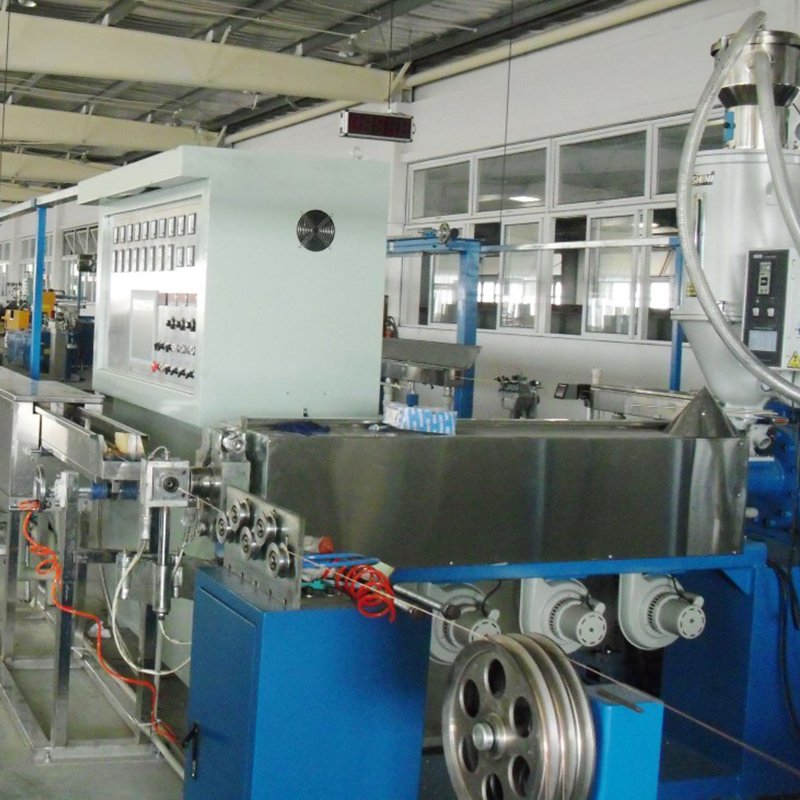

Kako dizajn vijka utječe na kvalitetu izlaza u žici i Linija za ekstrudiranje kabela

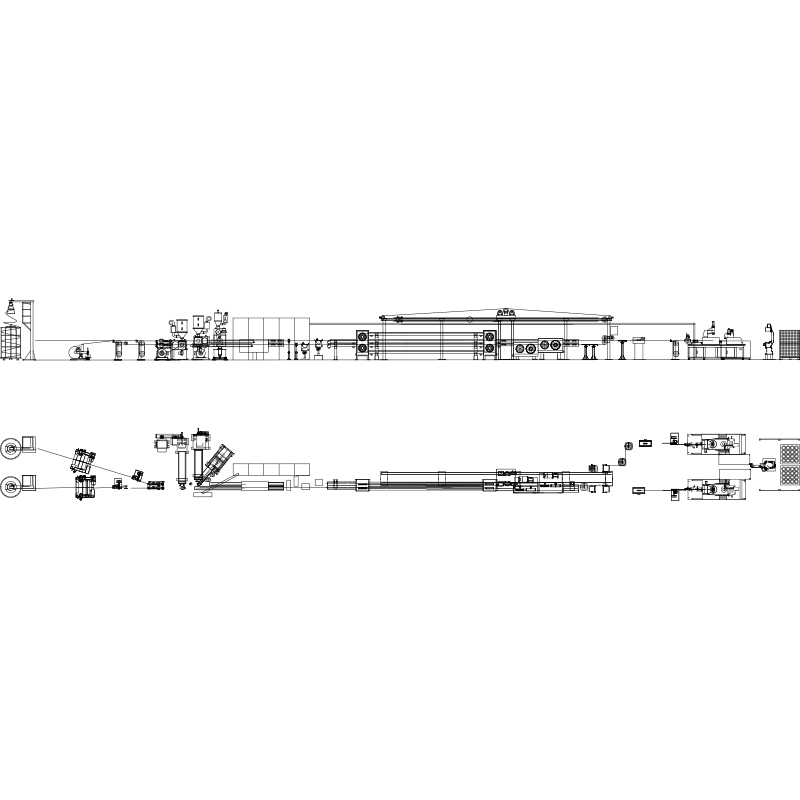

Puž ekstrudera je srce svakog Linija za ekstruziju žice i kabela , ali se njegova geometrija često tretira kao fiksni parametar, a ne podesiva varijabla. U praksi, dizajn vijka - uključujući L/D omjer, omjer kompresije, nagib leta i konfiguraciju zone barijere - izravno određuje homogenost taline, izlaznu brzinu i konzistentnost debljine izolacijske stijenke. Vijak dizajniran za PVC spojeve, na primjer, proizvest će primjetno različite temperature taljenja i brzine smicanja pri radu s XLPE ili TPE, čak i pri identičnim postavkama broja okretaja u minuti. Razumijevanje ovih odnosa omogućuje proizvodnim inženjerima da donesu informirane odluke o odabiru vijaka umjesto da koriste ono što je isporučeno sa strojem.

Omjer L/D (duljina-promjer) je najčešće citirani parametar vijka. Veći L/D omjeri — obično 25:1 do 30:1 za primjene izolacije kabela — osiguravaju više vremena zadržavanja polimerne taline, poboljšavajući miješanje i toplinsku ujednačenost. Međutim, duži vijci također povećavaju unos topline na smicanje, što može biti problematično za spojeve osjetljive na toplinu kao što su LSZH (Low Smoke Zero Halogen) materijali. U tim slučajevima, dizajn zapornog puža s namjenskim dijelom za miješanje u blizini zone mjerenja nudi bolje rješenje: odvaja krutu i otopljenu fazu ranije u bačvi, smanjujući kontaminaciju neotopljenim peletima bez pretjeranog smicanja.

Shanghai Yessjet Precise Machinery Co., Ltd. konfigurira geometriju vijaka na temelju specifične obitelji spojeva i ciljanog izlaznog raspona za liniju ekstruzije kabela svakog kupca. Umjesto da isporuči univerzalni vijak, inženjerski tim procjenjuje krivulje viskoznosti polimera, temperaturne okvire obrade i zahtjeve za brzinu linije prije određivanja omjera kompresije i geometrije leta. Ovaj pristup eliminira uobičajeni izvor varijacije debljine stijenke koji operateri često pogrešno pripisuju problemima s centriranjem matrice ili kontrolom napetosti.

Profiliranje temperature kroz bačvaste zone: Zašto više zona znači veću kontrolu

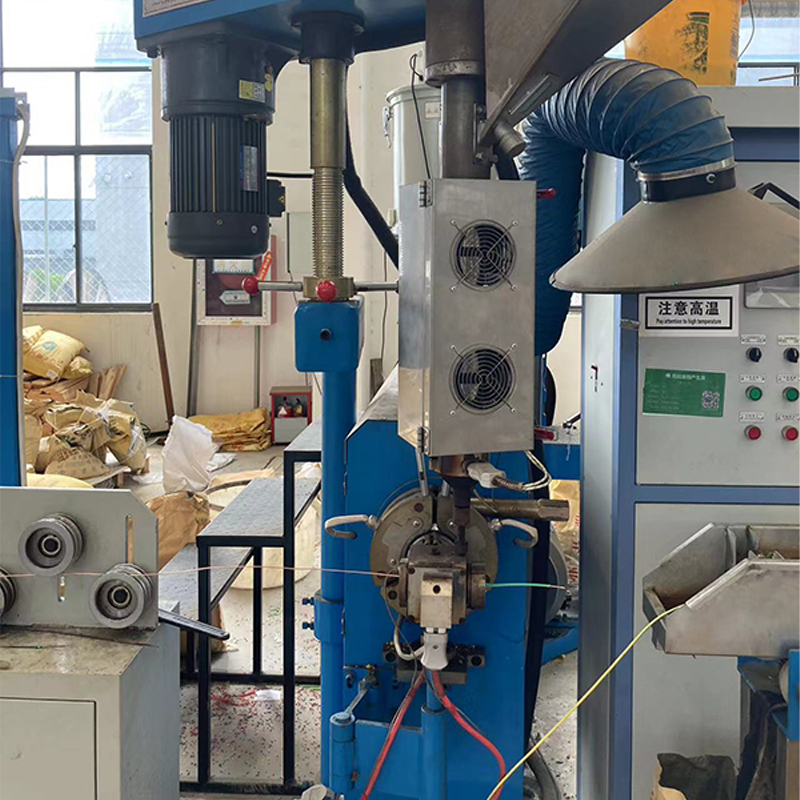

Moderne konfiguracije linije za ekstruziju kabela obično dijele cijev ekstrudera u pet do osam neovisno kontroliranih zona grijanja, plus odvojene zone matrice i križne glave. Svrha ove segmentacije nije samo zagrijati polimer na ciljnu temperaturu taline — to je upravljanje toplinskim gradijentom duž cijelog puta plastificiranja tako da talina stigne u matricu u dosljednom stanju bez mjehurića s ispravnom viskoznošću za ciljanu debljinu stijenke i brzinu linije.

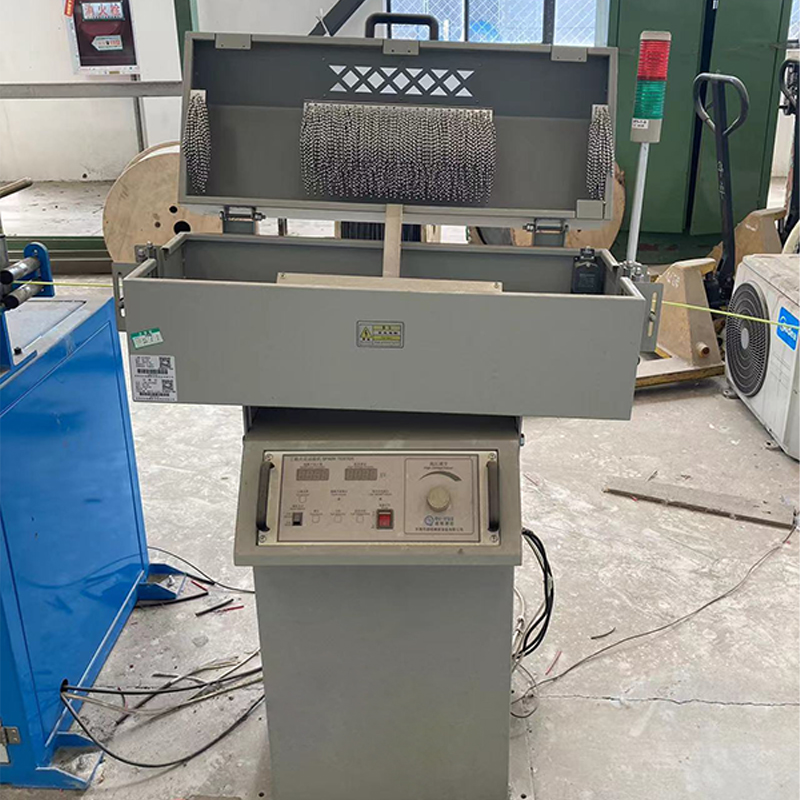

Uobičajeno pogrešno shvaćanje je da bi sve bačvaste zone trebale raditi na sličnim temperaturama, sa samo skromnim porastom prema matrici. U praksi, optimalni profil uvelike ovisi o materijalu. Za polukristalne polimere poput HDPE-a, rastući profil — hladnija zona punjenja, postupno toplija zona mjerenja — potiče postupno taljenje i smanjuje rizik od preranog taljenja koje blokira ulaz. Za amorfne materijale poput krutog PVC-a, ravniji profil s blagim ugibom u zoni mjerenja sprječava degradaciju zbog prekomjerne akumulacije topline smicanja. Pogrešno postavljanje ovog profila stvara uključke mikro-gela ili površinske nedostatke koji postaju vidljivi tek tijekom testiranja iskrom ili tijekom testiranja krajnje upotrebe od strane korisnika.

Uobičajene strategije temperaturnog profila prema materijalu

Ovi profili služe kao početne reference, a ne fiksni recepti. Optimizacija u stvarnom svijetu zahtijeva mjerače tlaka taline na ulazu u matricu i infracrveni termometar taline za provjeru stvarne temperature taline neovisno o zadanim točkama bačvaste zone — razlika koja je značajno bitna pri pokretanju linija velike brzine iznad 200 m/min.

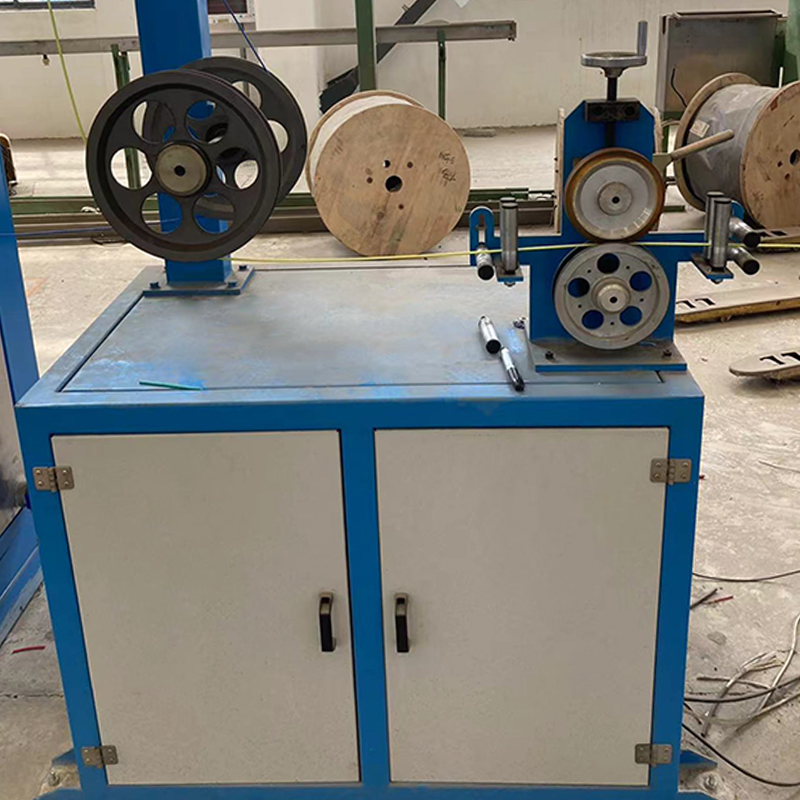

Caterpillar kontrola napetosti izvlačenja i njezin utjecaj na istezanje vodiča

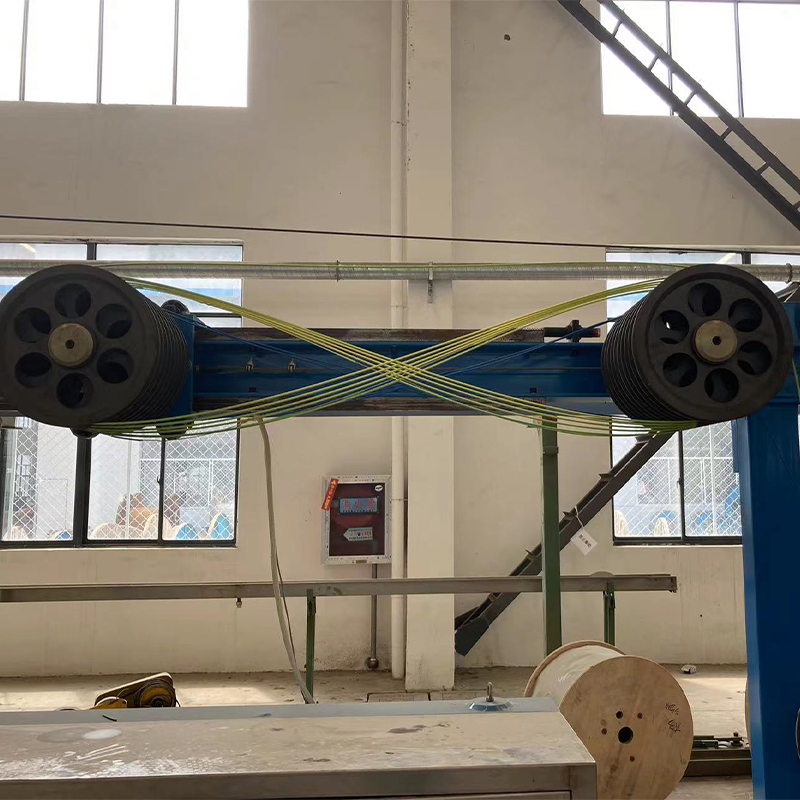

U liniji za istiskivanje žice i kabela, gusjenična jedinica za izvlačenje čini više od jednostavnog povlačenja gotovog kabela postavljenom brzinom — to je primarni mehanizam kojim se debljina stijenke izolacije regulira u stvarnom vremenu. Odnos između brzine izvlačenja i izlazne brzine ekstrudera određuje omjer povlačenja, koji zauzvrat upravlja koliko se ekstrudat rasteže između izlaza iz matrice i točke skrućivanja. Čak i varijacija brzine od 1–2% u izvlačenju može pomaknuti nominalnu debljinu stijenke izvan raspona tolerancije određenog standardima kao što su IEC 60227 ili UL 83.

Manje raspravljana posljedica naprezanja je njezin učinak na sam vodič. Kada je napetost pretjerana - obično uzrokovana previsokim pritiskom gusjeničnog remena ili neusklađenošću između brzine izvlačenja i napetosti otpuštanja - vodič se trajno rasteže. U višežilnim vodičima ovo izduženje komprimira duljinu polaganja pojedinačnih žica, mijenjajući istosmjerni otpor vodiča po jedinici duljine i potencijalno ga gurajući izvan usklađenosti s mjerenjima otpora po kilometru. Učinak je posebno izražen na konstrukcijama od fine žice ispod 0,5 mm² gdje su granice vlačne čvrstoće žice manje.

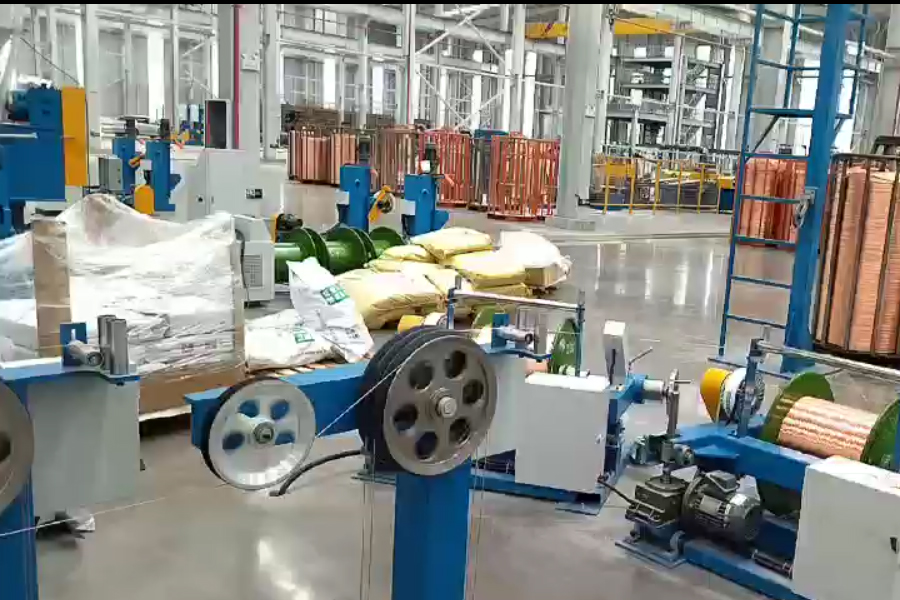

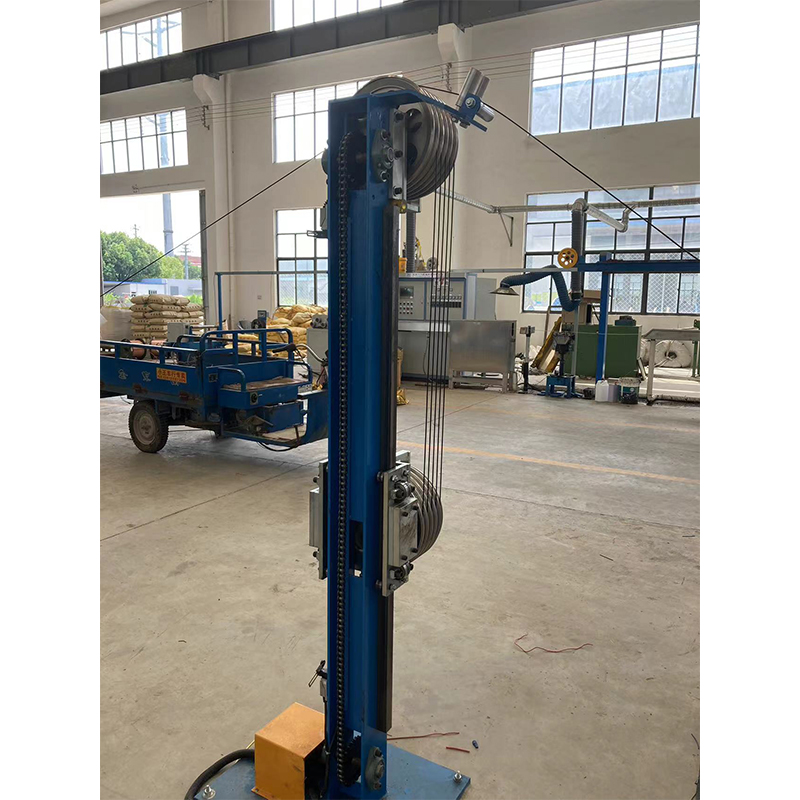

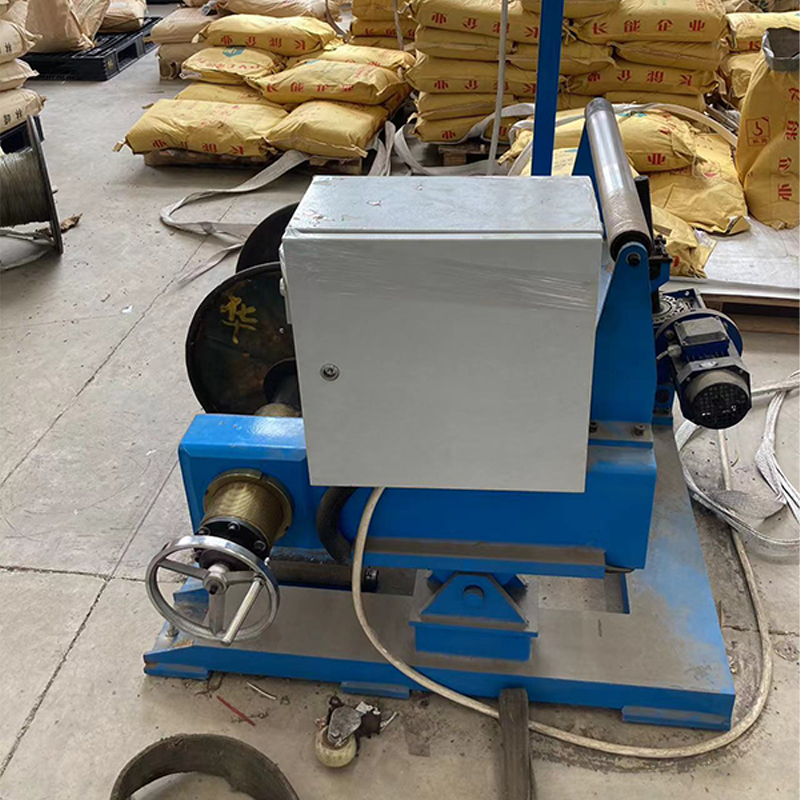

Ispravna konfiguracija gusjenice zahtijeva usklađivanje kontaktne duljine remena i pritiska s vanjskim promjerom kabela i krutošću spoja plašta. Mekši spojevi poput silikona ili fleksibilnog TPU-a zahtijevaju manju silu stezanja remena i šire jastučiće za remen kako bi se izbjegle površinske oznake. Kontrolni sustav trebao bi integrirati povratnu informaciju o položaju plesača u kotrljanju i od isplate i od preuzimanja kako bi se održao stabilan prozor napetosti tijekom cijele vožnje, uključujući tijekom faza ubrzanja i usporavanja pri pokretanju i gašenju.

Naknadno opremanje naslijeđenih linija: Što se može, a što ne može nadograditi

Mnogi proizvođači kabela koriste opremu za linije za ekstruziju žice i kabela staru 15-25 godina — mehanički ispravnu, ali ograničenu zastarjelim kontrolnim arhitekturama, analognim regulatorima temperature i logikom slijeda temeljenom na releju koja sprječava integraciju s modernim MES-om ili sustavima za prikupljanje podataka. Zamjena pune linije nije uvijek najekonomičniji put. Ciljane rekonstrukcije mogu obnoviti 70–85% kapaciteta nove linije uz 30–50% kapitalnih troškova, pod uvjetom da mehaničko stanje cijevi ekstrudera, puža i mjenjača zadovoljava minimalne pragove trošenja.

Procjena prioriteta retrofita

• Nadogradnje visoke vrijednosti: Zamjena PLC-a s modernim Siemens S7 ili Allen-Bradley ControlLogix platformama, HMI zaslonom osjetljivim na dodir s upravljanjem receptima, kontrolom promjera u zatvorenoj petlji pomoću laserskih mjerača i servo pogonom izvlačenja s povratnom informacijom o napetosti
• Nadogradnje srednje vrijednosti: Zamjena analognih bačvastih zonskih regulatora digitalnim PID jedinicama s automatskim podešavanjem, nadogradnjom pogonskih pretvarača na pogone promjenjive frekvencije trenutne generacije s kočenjem s povratom energije
• Niža vrijednost osim ako je neispravan: Zamjena mehanički ispravnih mjenjača, bačvi ekstrudera s manje od 40% istrošenosti razmaka između košuljice i vijka ili strukture korita za hlađenje koje nisu korozivne
• Nije kompatibilno s naknadnom ugradnjom: Okviri ekstrudera s izobličenjem okvira koji premašuju tolerancije poravnanja, križne glave s ogoljenim navojem na vijcima za centriranje ili dovodni lijevci s unutarnjim trošenjem koje stvara segregaciju smjesa spojeva

Shanghai Yessjet Precise Machinery Co., Ltd. je razvio strukturirani proces procjene naknadne opreme za korisnike koji koriste zastarjelu opremu linije za ekstrudiranje kabela. Procjena obuhvaća mjerenje istrošenosti vijka i bačve pomoću boroskopa, ispitivanje zazora mjenjača, termičko snimanje performansi grijača bačve i reviziju kontrolnog sustava za prepoznavanje zastarjelih komponenti bez dostupnih rezervnih dijelova. Ovaj dijagnostički korak sprječava kupce da ulažu u nadogradnju upravljanja na mehaničkim platformama koje će zahtijevati punu zamjenu unutar tri do pet godina bez obzira.

Kontrola promjera zatvorene petlje: kako radi i gdje su joj granice

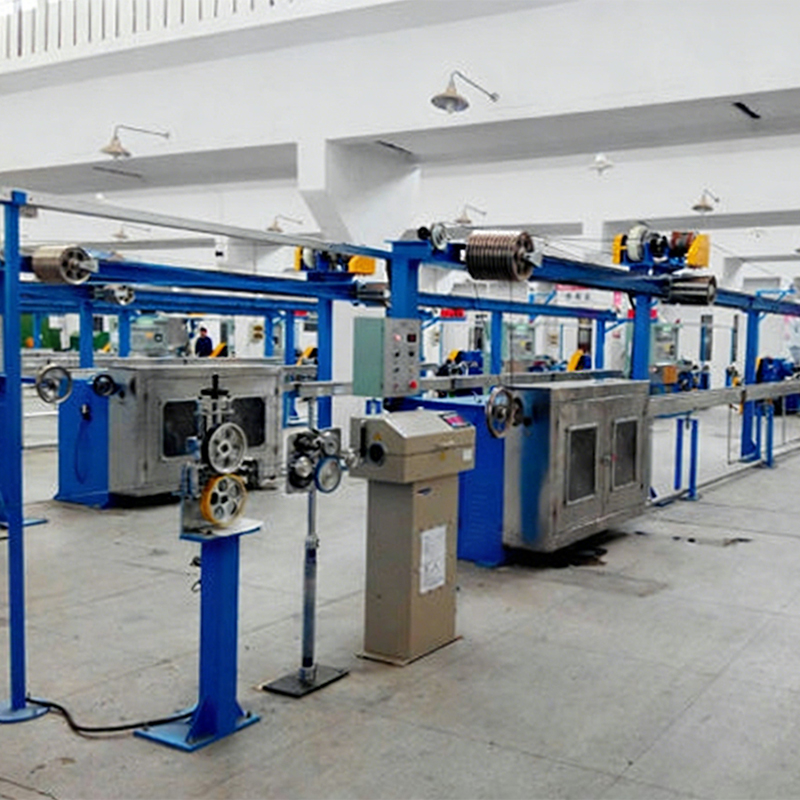

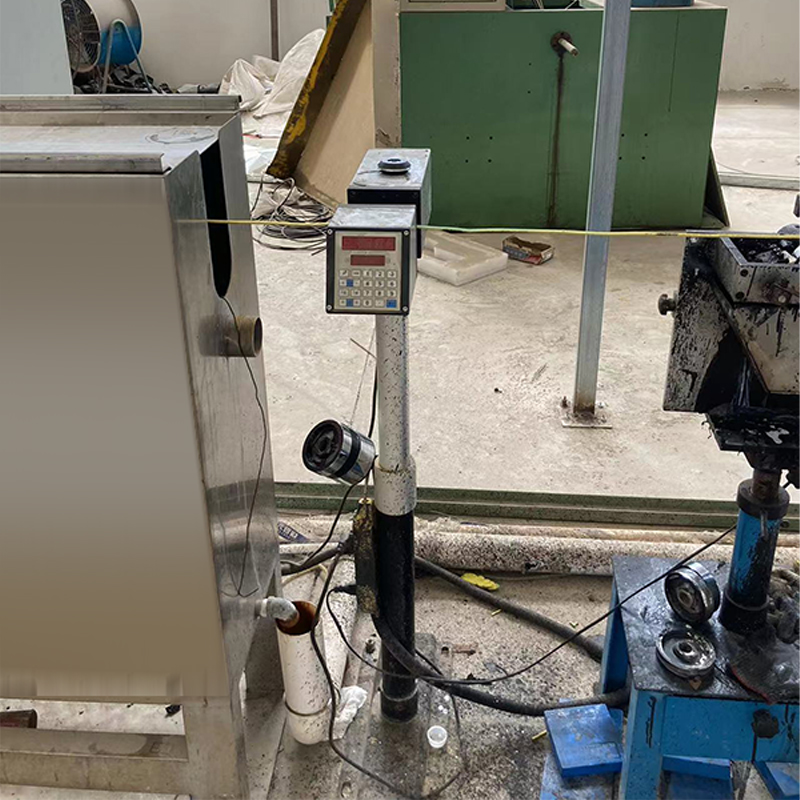

Laserski mjerači promjera postavljeni odmah iza korita za hlađenje sada su standard na većini novih instalacija linija za ekstruziju kabela. Mjerač kontinuirano mjeri vanjski promjer — obično brzinom skeniranja od 500 do 2000 Hz — i šalje mjerenje natrag u regulator brzine linije ili pogon ekstrudera za ispravljanje odstupanja od ciljanog promjera u stvarnom vremenu. Na dobro podešenim sustavima, ova arhitektura zatvorene petlje može održavati toleranciju promjera unutar ±0,02 mm na linijama koje rade brzinom od 100–150 m/min, što zadovoljava zahtjeve većine IEC i UL standarda za žice bez potrebe za intervencijom operatera tijekom proizvodnje u stabilnom stanju.

Međutim, kontrola promjera zatvorene petlje ima važna ograničenja koja dobavljači opreme ne govore uvijek jasno. Mjerač mjeri vanjski promjer plašta — ne može izravno detektirati ekscentričnost debljine stjenke, što zahtijeva ili ultrazvučni mjerač debljine stjenke ili monitor ekscentričnosti temeljen na kapacitetu smješten u koritu s vodom. Kabel može savršeno mjeriti vanjski promjer dok radi s 30–40% ekscentričnosti ako se centriranje matrice pomakne tijekom dugog rada zbog toplinskog širenja tijela križne glave. Oslanjanje isključivo na mjerač promjera za kontrolu procesa proći će provjere vanjskog promjera dok se stvara materijal koji ne uspijeva na minimalnoj debljini stijenke na najtanjem mjestu.

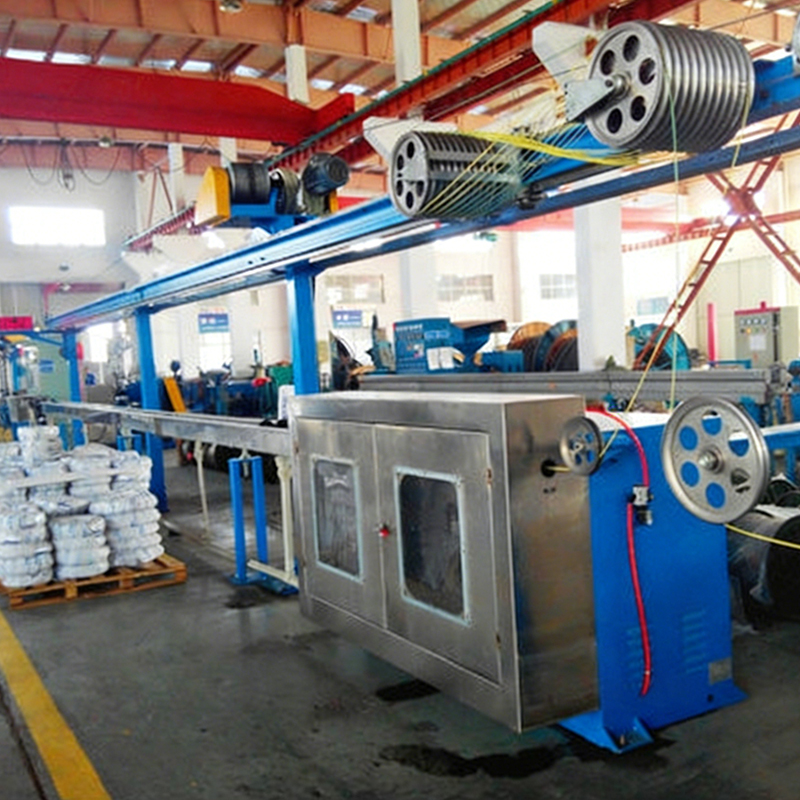

Dodatno, vrijeme odziva povratne petlje ograničeno je udaljenošću između izlaza matrice i mjesta mjerača. Na linijama s dugim koritima za hlađenje — neophodnim za velike kabele vodiča gdje je polimeru potrebna produljena duljina hlađenja — ovo kašnjenje u transportu može biti 15 do 40 sekundi pri tipičnim brzinama linije. Tijekom ove odgode, smetnja u procesu (nalet tlaka taline iz djelomično blokiranog paketa sita, na primjer) već je proizvela 25 do 60 metara kabela izvan tolerancije prije nego što kontrolni sustav reagira. Razumijevanje ovog kašnjenja i postavljanje odgovarajućih parametara mrtvog pojasa u upravljačkom algoritmu ključno je za sprječavanje prekomjerne oscilacije korekcije, koja je često štetnija za konzistentnost proizvoda od izvornog poremećaja.

Automatsko namotavanje i robotsko paletiranje: razmatranja integracije za automatizaciju na kraju linije

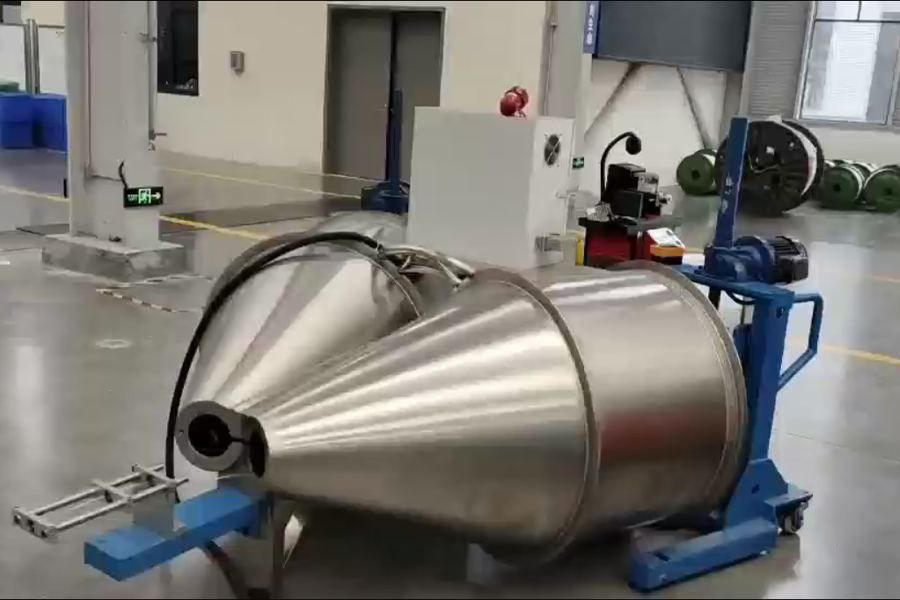

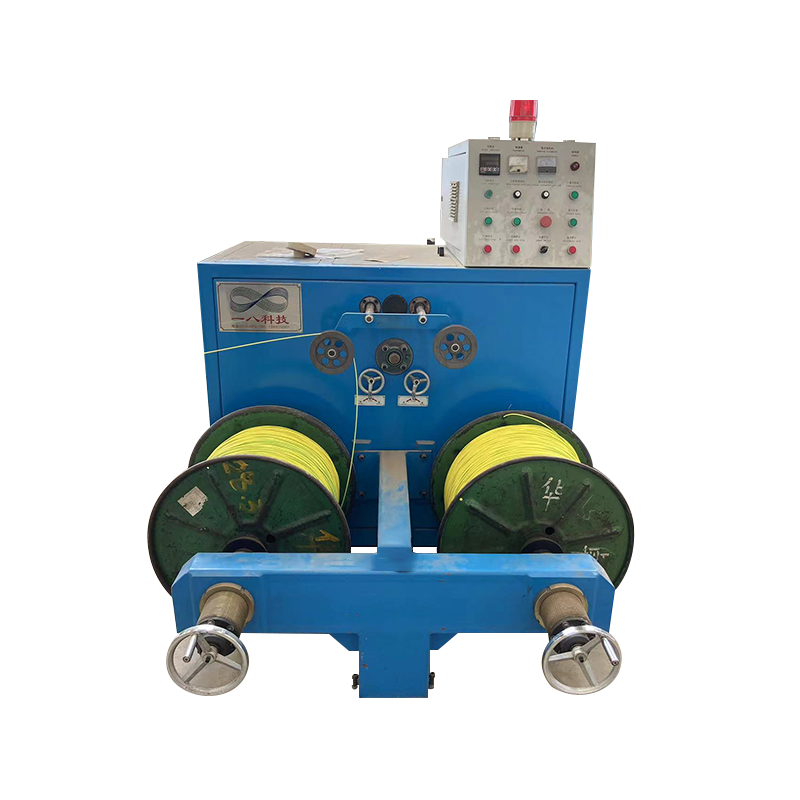

Automatizacija na kraju linije — koja obuhvaća automatske strojeve za namotavanje, stanice za vezivanje ili vrpcu i robotske sustave za paletiranje — često se planira kao budući dodatak tijekom početnog puštanja u rad linije za ekstruziju žice i kabela, a zatim se odgađa na neodređeno vrijeme zbog ograničenja kapitala ili složenosti integracije. Posljedica toga je da ručno motanje i paletiranje postaju usko grlo proizvodnje, ograničavajući brzinu linije ne izlaznim kapacitetom ekstrudera, već fizičkom brzinom kojom operateri mogu rukovati gotovim kolutima. Na linijama koje proizvode građevinsku žicu malog promjera pri brzinama iznad 300 m/min, ručno namotavanje jednostavno nije održivo — ciklus izmjene namotaja ne može držati korak s proizvodnim učinkom.

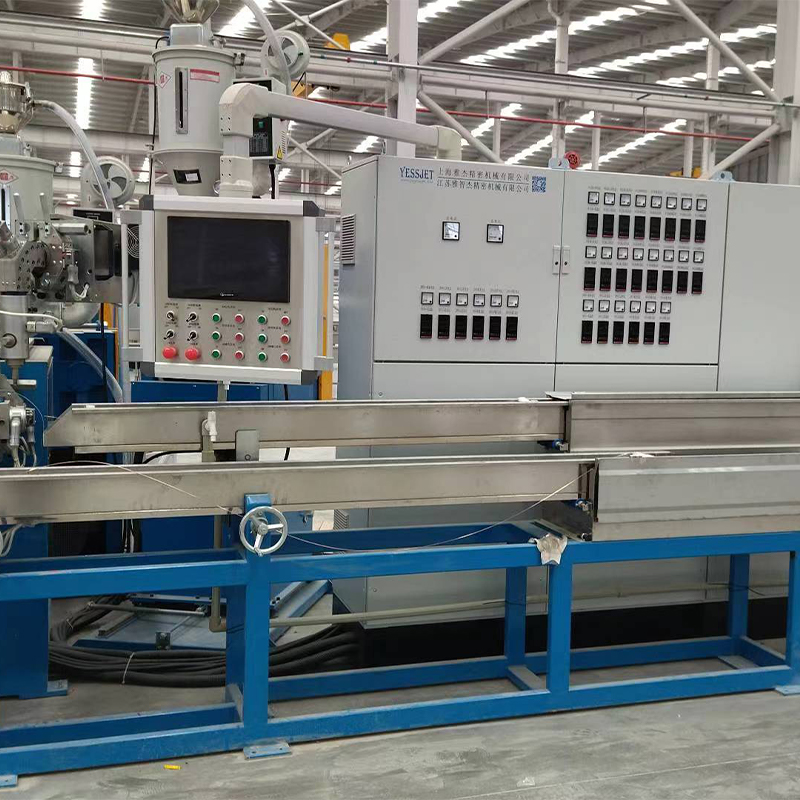

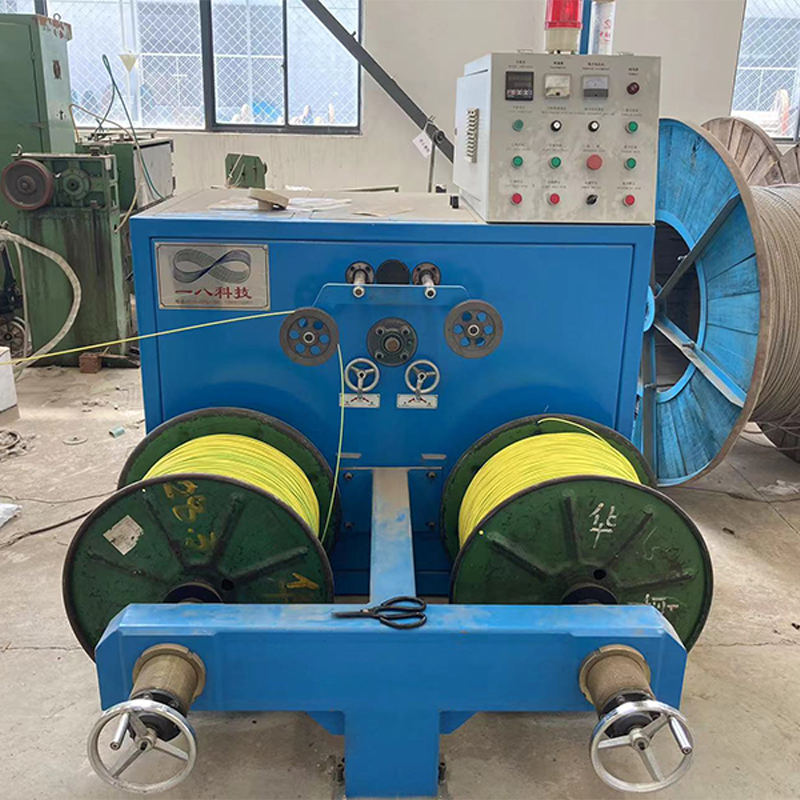

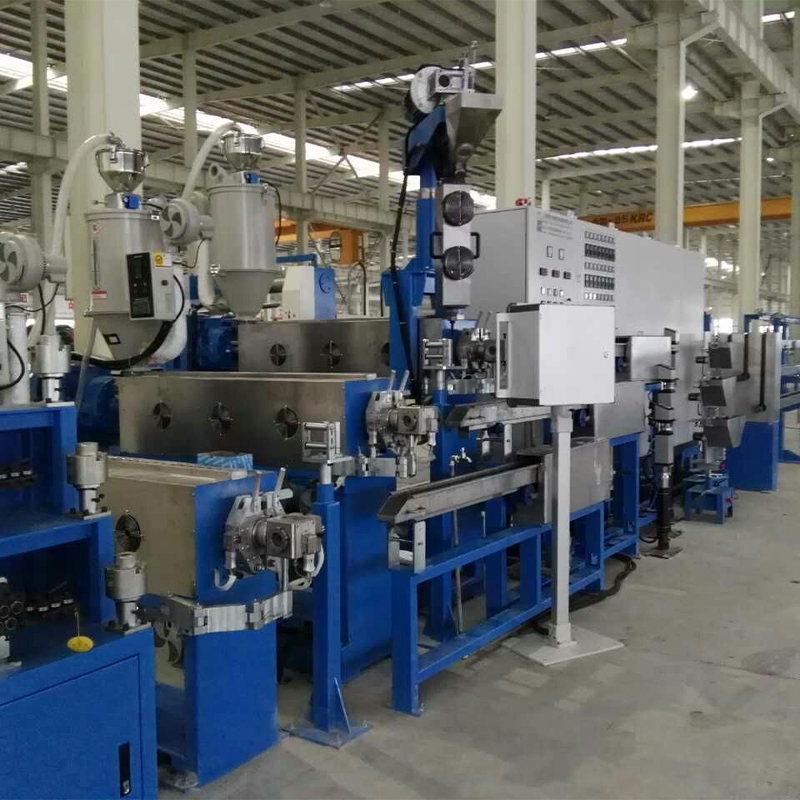

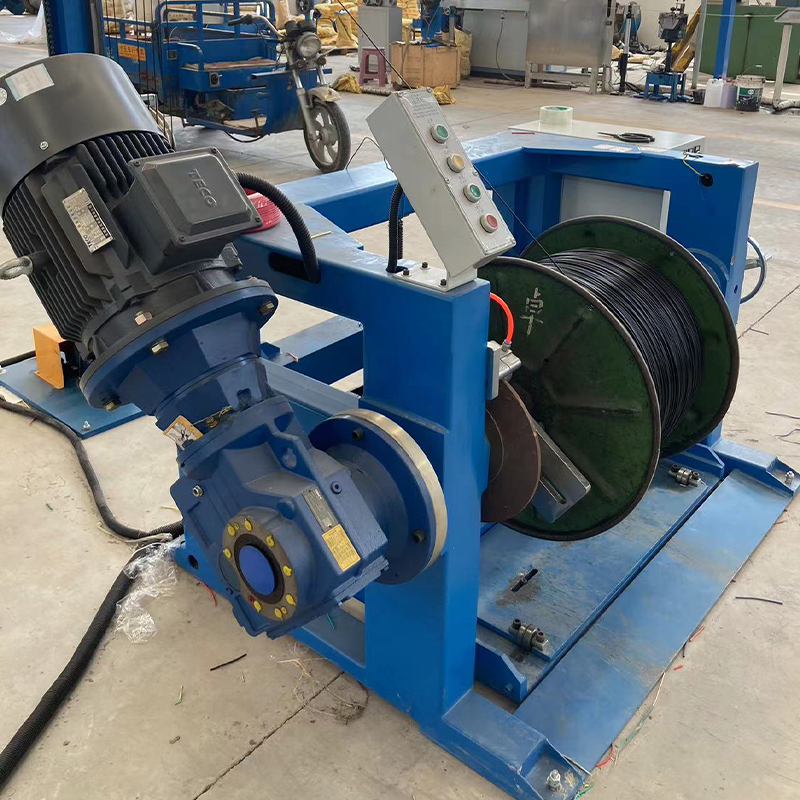

Integracija automatskih namotaja u postojeću liniju zahtijeva pažnju na nekoliko parametara koji su postavljeni na razini kontrole ekstrudera: točno brojanje metara od enkodera za izvlačenje, pouzdan signal za rezanje letećem nožu ili rotacijskom rezaču i slijed prijenosa zavojnice koji ne dopušta nakupljanje labavosti kabela između rezača i nove jezgre zavojnice. Ako PLC linije ekstrudera nije dizajniran imajući na umu ove signale rukovanja, naknadno opremanje automatskih namotaja može zahtijevati značajnu preradu sustava upravljanja osim jednostavne instalacije hardvera namotavača.

Shanghai Yessjet Precise Machinery Co., Ltd. dizajnira kontrolne arhitekture linija za ekstruziju žice i kabela s integracijom automatizacije na kraju linije kao planiranom sposobnošću od početne izrade, čak i kada kupac odmah ne kupuje opremu za namotavanje i paletiranje. Rezervni I/O kapacitet, unaprijed ožičeni terminalni blokovi za komunikaciju namotavača i dokumentirane mape signala uključeni su u standardni paket za puštanje u rad — omogućujući korisnicima da kasnije dodaju robotsko paletiziranje ili automatsko namotavanje bez vraćanja u tvornicu radi redizajna upravljačkog sustava. Ovaj napred kompatibilan pristup značajno smanjuje ukupnu potrebnu investiciju kada količine proizvodnje na kraju opravdaju potpunu automatizaciju na kraju linije.
