Aktivna kontrola napetosti u Motorizirana oprema za isplatu kabela : Kako se razlikuje od pasivnog kočenja

Temeljna razlika između motoriziranih i pasivnih sustava otplate leži u tome kako se povratna napetost stvara i održava tijekom procesa odmotavanja. Pasivni sustavi — kočnice s magnetskim prahom, kočnice s tarnim diskom ili mehanički vučni mehanizmi — primjenjuju fiksni ili ručno podesivi otporni moment na osovinu kalema, oslanjajući se na mehanički otpor za stvaranje napetosti u žici dok je vuče nizvodni proces. Ovaj pristup primjereno funkcionira u stacionarnim uvjetima, ali ne uspijeva predvidljivo u dva najkritičnija trenutka bilo kojeg proizvodnog ciklusa: ubrzanje od mirovanja i usporavanje do zaustavljanja. Tijekom ubrzavanja, inercija punog teškog kalema kabela znači da je moment kočenja potreban za održavanje ciljne napetosti znatno veći nego tijekom rada u stabilnom stanju — pasivna kočnica postavljena za napetost u stabilnom stanju omogućit će stvaranje opuštene petlje tijekom ubrzavanja, koja se zatim zateže kako se nizvodna brzina stabilizira i stvara šiljak napetosti koji može izdužiti fine vodiče ili u potpunosti prekinuti žice.

Motorizirana oprema za isplatu kabela to rješava aktivnim pokretanjem kalema u smjeru odmotavanja s kontroliranim okretnim momentom koji neutralizira inerciju kalema tijekom faza ubrzanja i usporavanja. Pogonski sustav — obično vektorski kontrolirani izmjenični motor ili servo pogon — prima referentnu brzinu iz nizvodne linije i primjenjuje naredbu okretnog momenta izračunatu za održavanje plesajućeg valjka na ciljanom položaju kroz cijeli raspon brzine. Kada nizvodna linija ubrzava, motorizirani isplatni pogon povećava svoj izlazni moment kako bi proaktivno odmotao kabel umjesto da čeka da plesač padne i signalizira manjak napetosti. Rezultat je profil napetosti koji ostaje unutar ±5% zadane vrijednosti kroz cijelu ovojnicu ubrzanja i usporavanja — razina kontrole koju pasivni sustavi ne mogu postići na kalemovima kabela velikog promjera i velike inercije.

Shanghai Yessjet Precise Machinery Co., Ltd. integrira algoritme za kompenzaciju inercije u konfiguraciju pogona svoje opreme za isplatu motoriziranih žičanih kabela, kalibriranu na stvarni promjer kalema i raspon težine specificiran za svaku instalaciju. Parametri kompenzacije inercije postavljaju se tijekom puštanja u pogon korištenjem kontroliranog ispitivanja rampe ubrzanja, a rezultirajuća stabilnost napetosti se provjerava u odnosu na ciljanu omotnicu prije nego što linija uđe u proizvodnju — osiguravajući da karakteristike performansi zadovoljavaju zahtjeve procesa od prve proizvodne serije, umjesto da zahtijevaju produženo podešavanje pokušaja i pogrešaka od strane korisnikovih operatera.

Kompenzacija promjera kalema: zašto se napetost isplate pomiče bez nje

Kabelski kalem koji se odmotava na motoriziranom stroju za izvlačenje kabela kontinuirano mijenja svoj efektivni promjer tijekom cijelog niza — počevši od promjera vanjskog sloja i smanjujući se do promjera jezgre kako se kabel troši. Za tipični veliki industrijski kalem, ova promjena promjera može predstavljati omjer od 3:1 do 5:1 između punog i praznog stanja. Ako isplatni pogon održava konstantnu zadanu vrijednost brzine vrtnje umjesto da kompenzira ovu promjenu promjera, izlazna brzina linearnog kabela smanjit će se proporcionalno kako se kalem prazni, prisiljavajući nizvodni proces da ili prihvati promjenjivu brzinu dodavanja ili se oslanja na međuspremnik akumulatora da apsorbira manjak. Na ekstruzijskim linijama gdje brzina dodavanja vodiča izravno utječe na debljinu stjenke izolacije, nekompenzirana promjena promjera u isplati pretvara se u progresivno povećanje debljine stjenke kako se kalem prazni — nedostatak koji se razvija dovoljno sporo da prođe početne provjere kvalitete, ali ne uspijeva na statističkom uzorkovanju po duljini svitka.

Ispravan inženjerski pristup je kontinuirana procjena promjera kalema s automatskom korekcijom brzine koja se primjenjuje na pogon isplate. Procjena promjera može se implementirati kroz tri metode, svaka s različitim karakteristikama točnosti i hardverskim zahtjevima:

• Integracija položaja plesača: Pomak valjka plesača integrira se tijekom vremena kako bi se procijenila potrošena duljina kabela, što se kombinira s poznatom geometrijom kalema za izračun trenutnog promjera namotaja — učinkovito za dosljedne geometrije kalema, ali akumulira pogrešku ako se plesačem radi blizu njegovih granica hoda tijekom duljeg razdoblja
• Izračun omjera brzine: Omjer između brzine kodera isplatnog kalema i brzine kodera nizvodne linije koristi se za izračunavanje efektivnog promjera odmotavanja u stvarnom vremenu — točan i samoispravljajući, ali zahtijeva pouzdan signal brzine iz nizvodnog procesa koji je sinkroniziran s kontrolerom isplate
• Izravno optičko mjerenje: Laserski senzor udaljenosti ili ultrazvučni pretvarač izravno mjeri trenutni vanjski promjer kalema — metoda najveće točnosti, neovisna o akumuliranoj pogrešci izračuna, ali povećava troškove hardvera senzora i zahtijeva zaštitu od prašine kabela i kontaminacije mazivom u polju mjerenja

U praksi, metoda izračuna omjera brzine za većinu nudi najbolju ravnotežu točnosti i jednostavnosti implementacije Automatski stroj za otplatu žica instalacije. Stopa ažuriranja kompenzacije trebala bi biti dovoljna za praćenje promjena promjera između pojedinačnih slojeva namota — za tipični kabel s izoliranim promjerom od 1,5 mm na kalemu širine poprečne širine 400 mm, svaki sloj predstavlja približno 0,003 mm promjene promjera, što zahtijeva stopu ažuriranja od najmanje jednog izračuna po okretaju namota kako bi se održala točnost kompenzacije unutar 0,5% stvarnog promjera.

Opterećenje i poravnanje kalema: mehanički čimbenici koji određuju jednolikost napetosti

Neujednačenost napetosti u motoriziranoj opremi za isplatu kabela često se pripisuje problemima u sustavu upravljanja kada je stvarni glavni uzrok mehanička neusklađenost na točki ugradnje kalema. Kalem montiran tako da njegova rotacijska os nije okomita na smjer isplate — čak i za 1 do 2 stupnja — stvara sinusoidnu varijaciju napetosti na frekvenciji namotavanja dok se kabel naizmjenično povlači prema i od strane prirubnice tijekom odmotavanja. Ova napetost napetosti pojavljuje se na plesačem valjku kao ritmička oscilacija koju petlja kontrole napetosti ne može potisnuti jer frekvencija poremećaja odgovara ili premašuje propusnost kontrolne petlje. Rezultirajuća varijacija napetosti je obično 8-15% od vrha do vrha na frekvenciji namota i ne reagira na podešavanja PID podešavanja, što dovodi operatere do pogrešnog zaključka da je kontrolni sustav izvor problema.

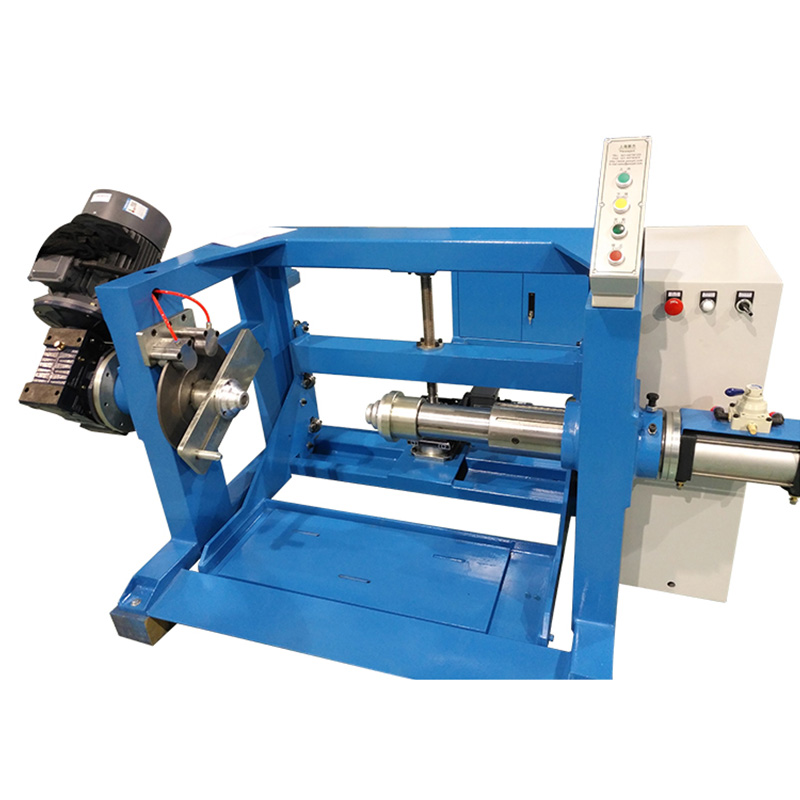

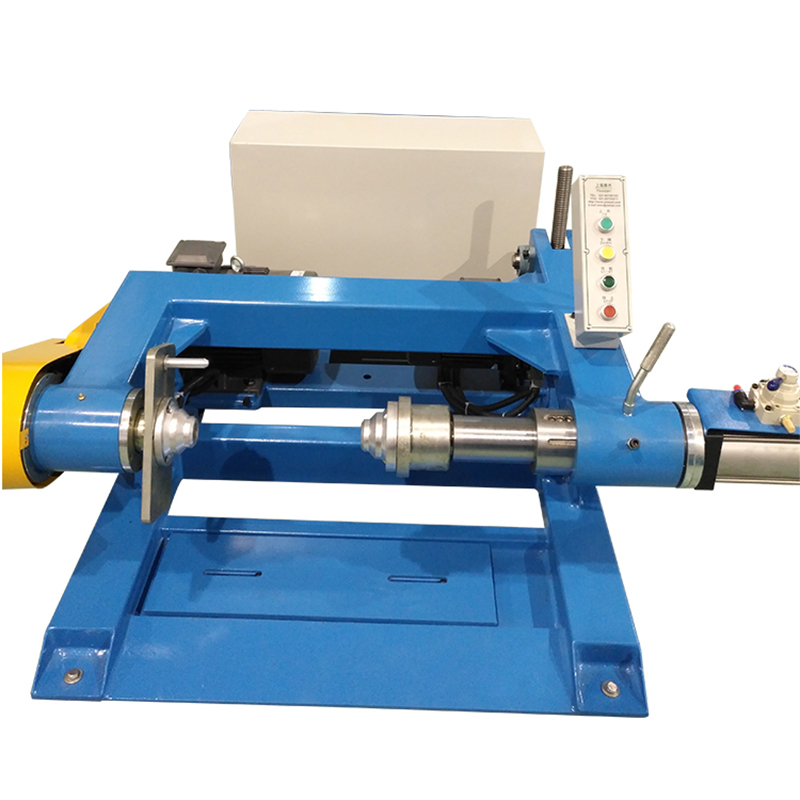

Ispravno poravnanje kalema zahtijeva i aksijalnu okomitost i bočno centriranje kalema u odnosu na smjer isplate. Aksijalna okomitost postavljena je geometrijom isplatnog okvira i poravnanjem bloka ležaja osovine kalema — što se provjerava pomoću indikatora s brojčanikom koji se pomiče duž prirubnice kalema dok se osovina okreće rukom. Bočno centriranje osigurava da kabel izlazi iz kalema pod točnim kutom za prvu ušicu vodilice, minimizirajući flotni kut — kut između izlazne točke kabela na kalemu i središnje linije prve vodilice — koji bi trebao biti ispod 1,5 stupnjeva kako bi se spriječilo trošenje prirubnice i abrazija rubova na krajnjim slojevima kabela.

Uobičajene pogreške pri montiranju kalema i njihovi učinci napetosti

Dizajn redoslijeda izmjene koluta: Smanjenje vremena zastoja bez ugrožavanja kontrole napetosti

Događaj promjene namotaja — prijelaz s istrošenog kalema na novi puni kalema na automatskom stroju za isplatu žičane užadi — najrizičniji je trenutak u radnom ciklusu isplatnog sustava kako iz perspektive kontinuiteta proizvodnje tako i iz perspektive kontrole napetosti. Na linijama bez namjenskog akumulatora za promjenu koluta, nizvodni proces mora se potpuno zaustaviti za vrijeme trajanja sekvence izmjene, što na sustavu s ručnim punjenjem obično traje 3 do 8 minuta, ovisno o težini koluta i dostupnosti opreme za rukovanje. Za liniju ekstruzije koja radi kontinuirano, čak i 3-minutno zaustavljanje zahtijeva period pročišćavanja i stabilizacije prije nego što se kvaliteta proizvoda vrati na specifikaciju — čime se ukupni gubitak proizvodnje po kolutu mijenja od 8 do 15 minuta upotrebljivog izlaza.

Sustavi letećeg spajanja — koji spajaju rep ispražnjenog kalema s vrhom novog kalema dok su oba u pokretu — eliminiraju ovaj gubitak proizvodnje, ali zahtijevaju preciznu vremensku koordinaciju između aktuatora za spajanje, pogona isplate i sustava akumulatora. Spajanje se mora dogoditi dok akumulator otpušta svoju pohranjenu duljinu kabela kako bi se održala nizvodna brzina linije tijekom trenutnog zaustavljanja istrošenog kalema. Ako je kapacitet akumulatora nedostatan da pokrije cijelo vrijeme slijeda spajanja, nizvodni proces će doživjeti pad napetosti što uzrokuje trenutno smanjenje napetosti na križnoj glavi ekstruzije — potencijalno dopuštajući vodiču da odluta izvan središta unutar matrice i stvara duljinu ekscentrične izolacije koja se mora ukloniti.

• Dimenzija akumulatora za leteći spoj: Duljina hoda akumulatora mora pohraniti najmanje 1,5 puta veću izlaznu snagu kabela tijekom maksimalnog očekivanog vremena slijeda spajanja, s dodatnih 50% marže koja uzima u obzir varijacije u vremenu odziva operatera i vremenu ciklusa glave spoja pod uvjetima proizvodnje
• Pouzdanost detekcije na kraju: Optički ili induktivni senzori koji detektiraju gotovo prazno stanje kalema moraju pokrenuti signal inicijacije spajanja dovoljno unaprijed - obično kada 2 do 3 sloja kabela ostanu na kalemu - kako bi omogućili akumulatoru da izgradi svoj puni kapacitet pohrane prije nego što započne događaj spajanja
• Novo predubrzanje kalema: Novi pogon kalema trebao bi ubrzati svježi kalem kako bi odgovarao trenutnoj brzini površine strune prije nego što se spojna stezaljka uključi — spajanje na stacionarni ili sporo pokretni kalem stvara impuls napetosti dok točka spajanja prelazi sa starog kalema na novi, potencijalno lomeći spojni spoj na žici finog promjera
• Ponovna stabilizacija napetosti nakon spajanja: Nakon spajanja, petlja kontrole napetosti isplate zahtijeva period ponovne stabilizacije jer prelazi s rada na starim karakteristikama inercije kalema na novi puni kalem — sustav upravljanja trebao bi primijeniti meki prijelaz u parametrima kompenzacije inercije, a ne trenutnu promjenu koraka kako bi se spriječilo prekoračenje

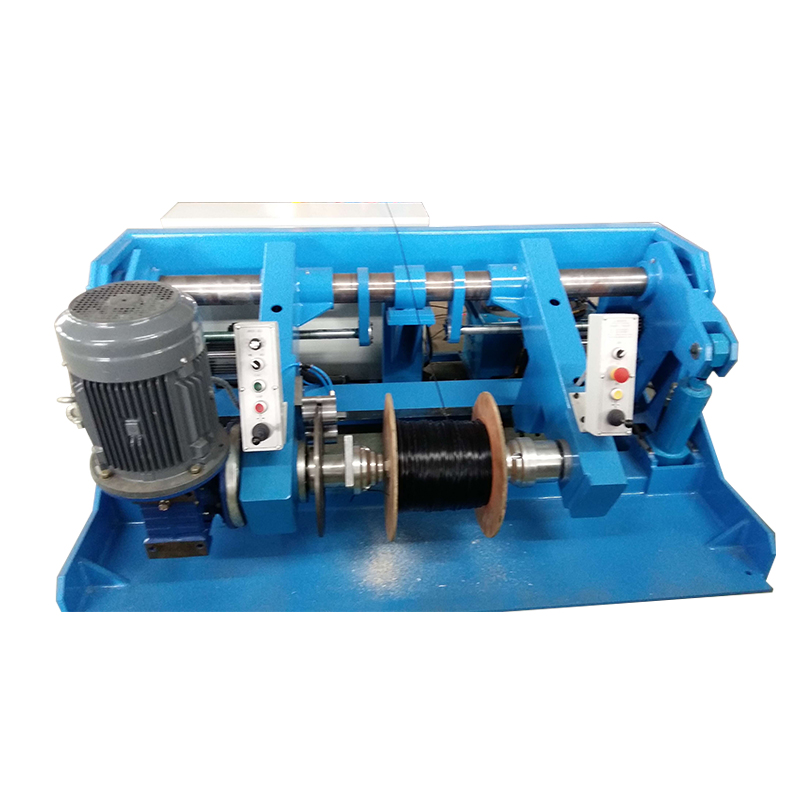

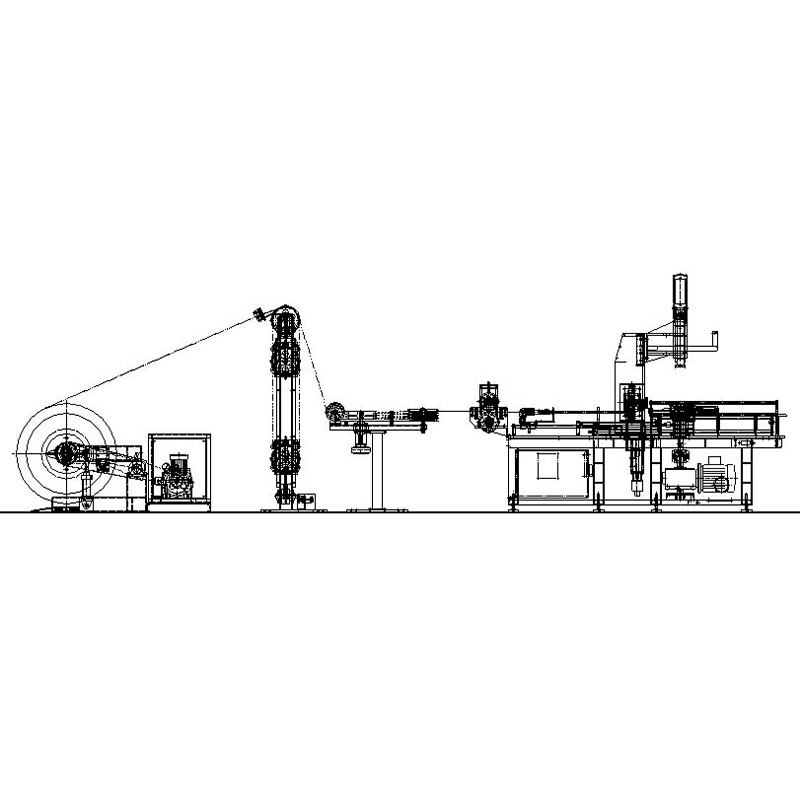

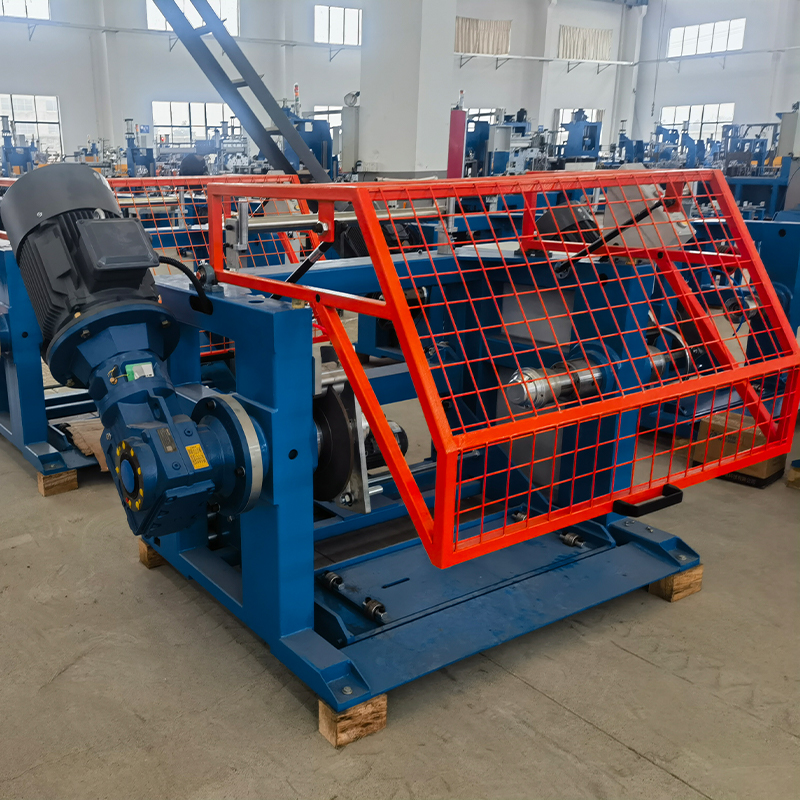

Integracija motoriziranog stroja za otplatu kabela sa sustavima upravljanja ekstruzijskom linijom

Motorizirani stroj za otplatu kabela koji radi kao samostalna jedinica — sa svojom vlastitom neovisnom zadanom točkom napetosti i petljom kontrole plesača — uvodi inherentni sukob sa sustavom kontrole brzine izvlačenja ekstruzijske linije. Oba sustava pokušavaju regulirati napetost kabela na svojim točkama: pay-off održava uzvodnu napetost na ulazu vodiča, a haul-off održava nizvodnu napetost na izlazu izoliranog kabela. Ako ove dvije kontrolne petlje nisu koordinirane putem zajedničke komunikacijske veze, mogu ući u konfliktnu oscilaciju gdje isplata povećava napetost kao odgovor na pad plesača, dok izvlačenje istovremeno smanjuje brzinu kao odgovor na povećanje napetosti - stvarajući stalnu interakciju naprijed-nazad koju niti jedna petlja ne može samostalno riješiti.

Ispravan integracijski pristup je hijerarhijska upravljačka arhitektura gdje glavni PLC linije ekstruzije daje referentnu brzinu pogonu motorizirane opreme za isplatu kabela kao signal unaprijed, s petljom upravljanja položajem plesača isplate koja djeluje kao prilagodba podešavanja na vrhu glavne reference brzine, a ne kao neovisni regulator brzine. U ovoj konfiguraciji, pogon za isplatu proaktivno prati brzinu linije putem signala naprijed, a plesačka petlja samo treba ispraviti zaostale neusklađenosti brzine — smanjujući zahtjeve za propusnošću za kontrolu i eliminirajući potencijal za interakciju petlje. Komunikacijska veza između glavnog PLC-a linije i isplatnog pogona trebala bi koristiti deterministički protokol sabirnice polja — PROFIBUS, EtherNet/IP ili PROFINET — s vremenom ciklusa ispod 10 milisekundi kako bi se osiguralo da se signal unaprijed isporučuje s dovoljnom pravodobnošću da bude učinkovit tijekom rampi ubrzanja linije.

Osnovan u Šangaju 2002. i proširen putem Jiangsu Yessjet Precise Machinery Co., Ltd. u Yixingu 2017., Shanghai Yessjet Precise Machinery Co., Ltd. dizajnira motoriziranu opremu za isplatu žičane žice s izvornom integracijskom sposobnošću za platforme za kontrolu linije ekstruzije koje se najčešće koriste u proizvodnji kabela — uključujući Siemens S7 seriju, Mitsubishi serije Q i iQ-R te Allen-Bradley ControlLogix. Sučelje isplatnog pogona unaprijed je konfigurirano da prihvati glavnu referencu brzine putem odgovarajućeg protokola sabirnice polja, s parametrima petlje trimanja tvornički postavljenim na stabilnu početnu konfiguraciju koju operateri mogu fino podesiti na licu mjesta bez potrebe za stručnošću u programiranju pogona. Ovaj integracijski pristup smanjuje vrijeme puštanja u rad za nove instalacije linije i eliminira probleme interakcije upravljanja koji su uobičajeni kada se oprema za isplatu od različitih dobavljača doda postojećoj ekstruzijskoj liniji bez inženjerske koordinacije upravljačke arhitekture.

Odabir zadane vrijednosti napetosti za različite materijale i promjere vodiča

Odabir ispravne zadane vrijednosti napetosti na automatskom stroju za otplatu kabela nije stvar odabira ugodne srednje vrijednosti unutar radnog raspona stroja — to je izračun specifičan za materijal koji uravnotežuje tri konkurentna zahtjeva: dovoljnu napetost da se održi ravnost vodiča i spriječi zavijanje pri odmotavanju kalema, dovoljno nisku napetost da se izbjegne istezanje vodiča preko granice elastičnosti i dovoljno stabilnu napetost da spriječi lutanje vodiča unutar ekstruzije umrijeti. Svaki od ovih zahtjeva nameće drugačije ograničenje na prozor prihvatljive napetosti, a sjecište sva tri ograničenja definira ispravan radni raspon za danu specifikaciju vodiča.

Produljenje vodiča je najkritičnije ograničenje za vodiče finog promjera i vodiče visoke čistoće. Kada napetost prijeđe proporcionalnu granicu vodiča - razinu naprezanja ispod koje je deformacija potpuno elastična - dolazi do trajnog istezanja, smanjujući površinu poprečnog presjeka vodiča i povećavajući njegov otpor po jedinici duljine. Za bakrene vodiče bez kisika (OFC), proporcionalna granica niža je nego za standardni bakar s elektrolitičkom čvrstoćom (ETP), što znači da zadane vrijednosti napetosti prihvatljive za standardnu ​​žicu mogu uzrokovati mjerljivo produljenje na OFC vodičima istog promjera. Ograničenje napetosti u Newtonima za određeni vodič može se izračunati iz proporcionalnog ograničenja naprezanja (obično 30-40% granice razvlačenja za konzervativnu radnu marginu) pomnoženog s površinom poprečnog presjeka vodiča - izračun koji bi se trebao izvesti za svaku specifikaciju vodiča, a ne pretpostaviti da se skalira linearno s težinom vodiča.

Ove vrijednosti služe kao inženjerske polazne točke i moraju se provjeriti u odnosu na podatke o mehaničkim svojstvima dobavljača vodiča za stvarnu proizvodnu seriju. Mehanička svojstva vodiča razlikuju se između dobavljača i između proizvodnih serija istog dobavljača — osobito za višežilne vodiče gdje pojedinačni parametri izvlačenja žice utječu na konačnu čvrstoću tečenja žice. Uspostava protokola za provjeru napetosti — uključujući kratki testni rad na predloženoj zadanoj točki nakon kojeg slijedi mjerenje otpora po metru na duljini uzorka — daje potvrdu da je radna napetost unutar raspona elastičnosti za stvarni materijal koji se obrađuje, umjesto da se oslanja isključivo na nominalne specifikacije materijala.
